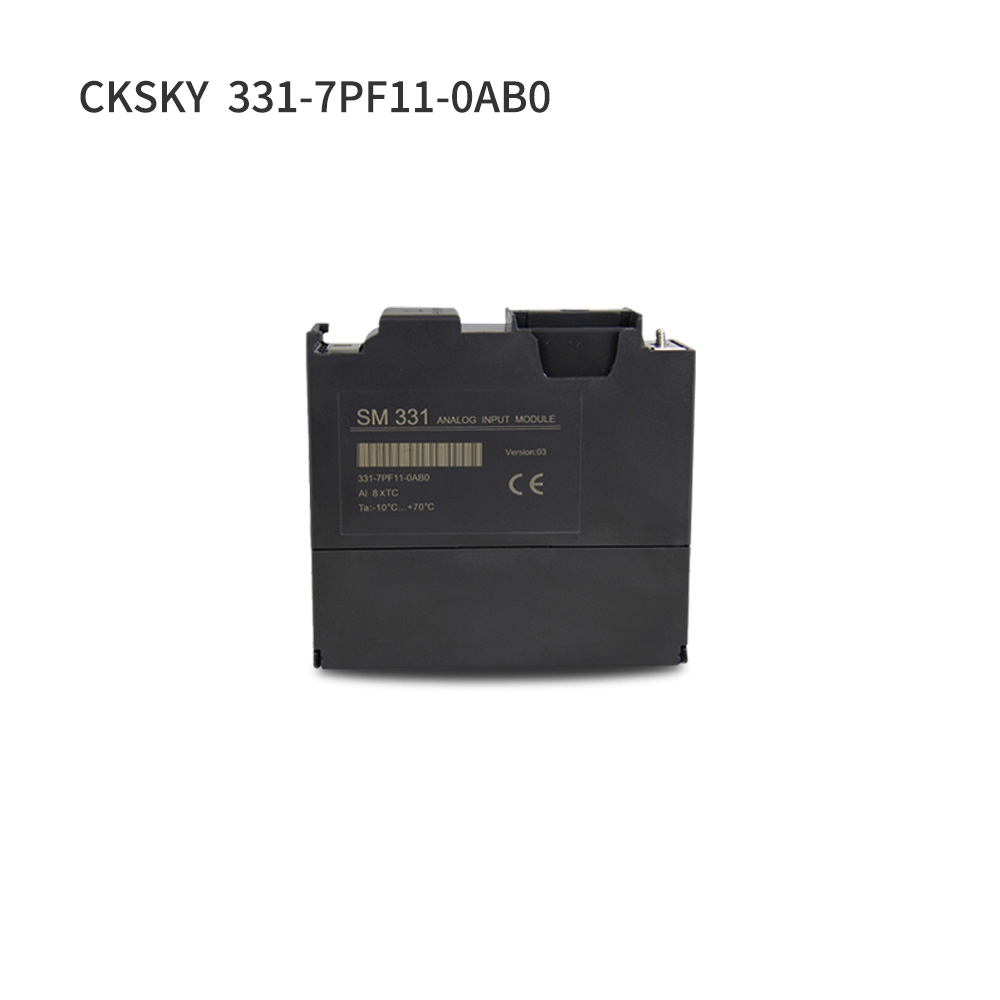

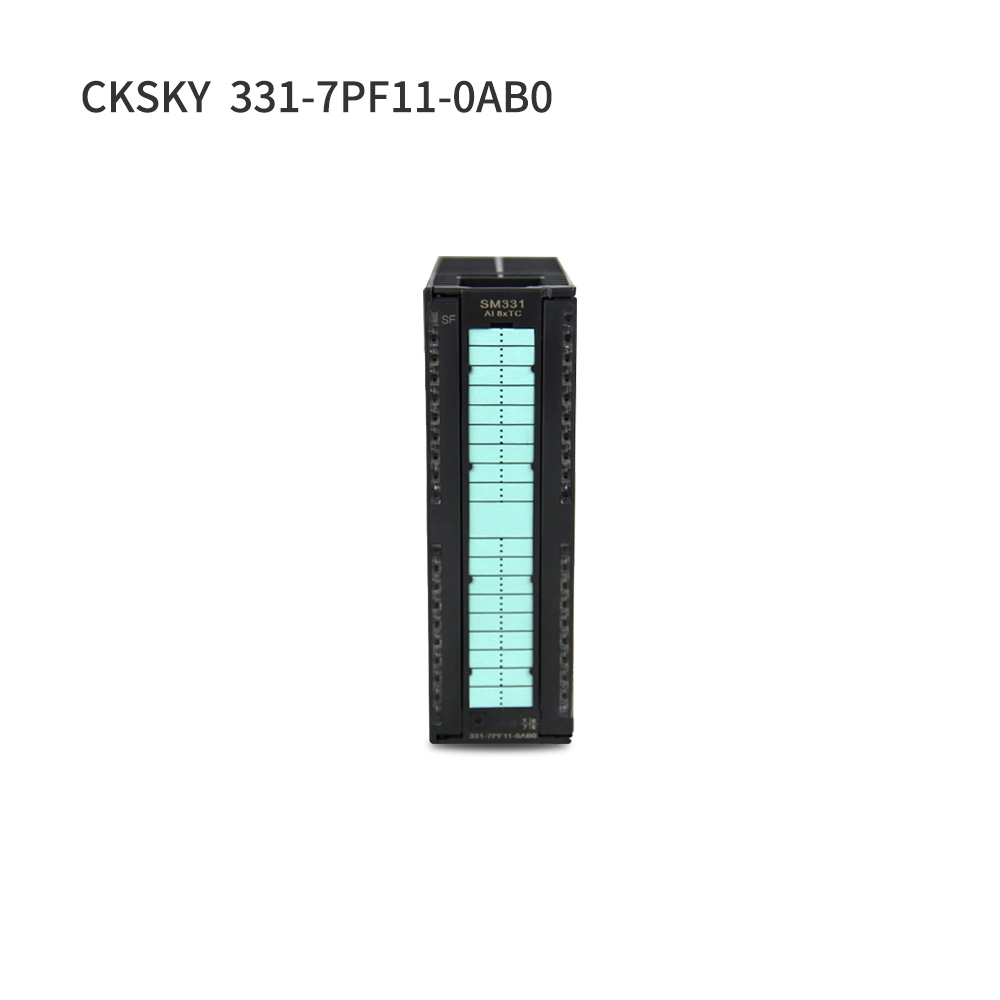

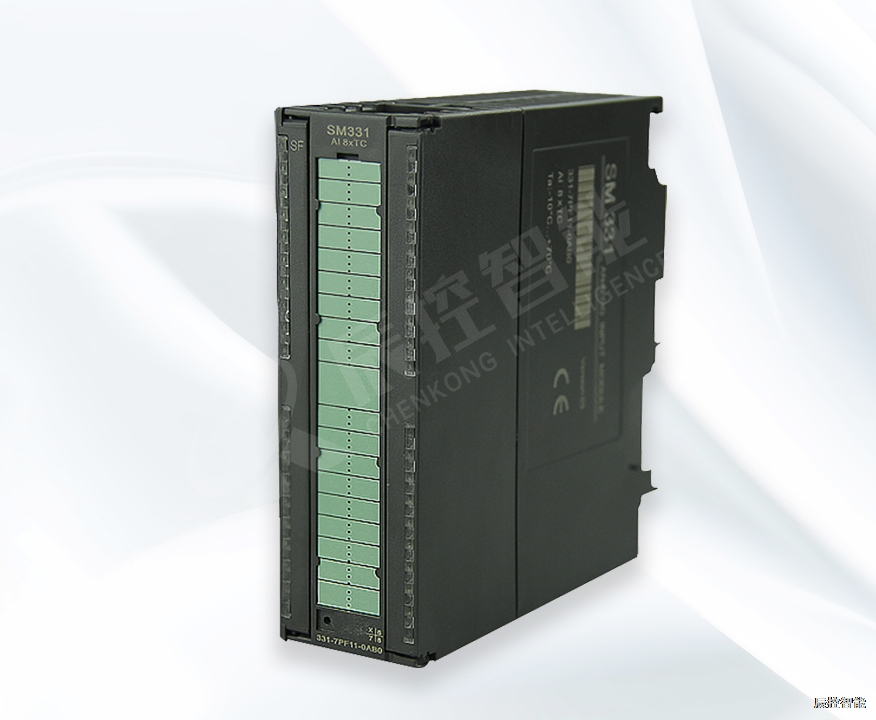

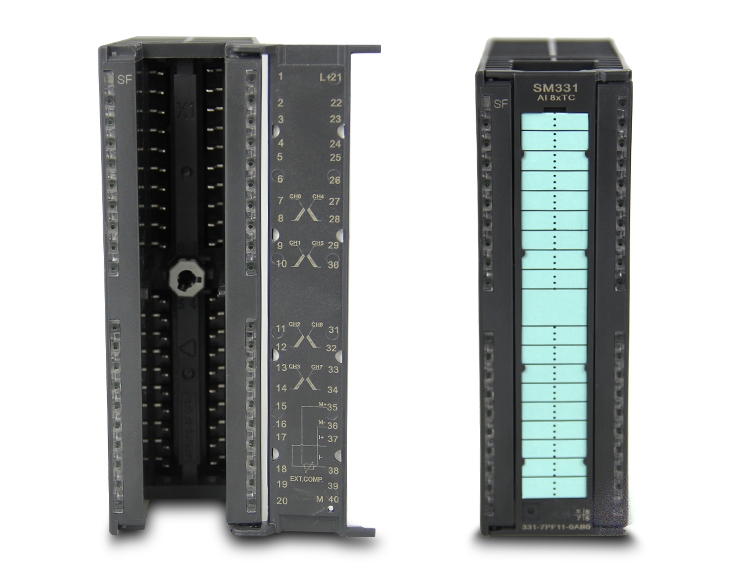

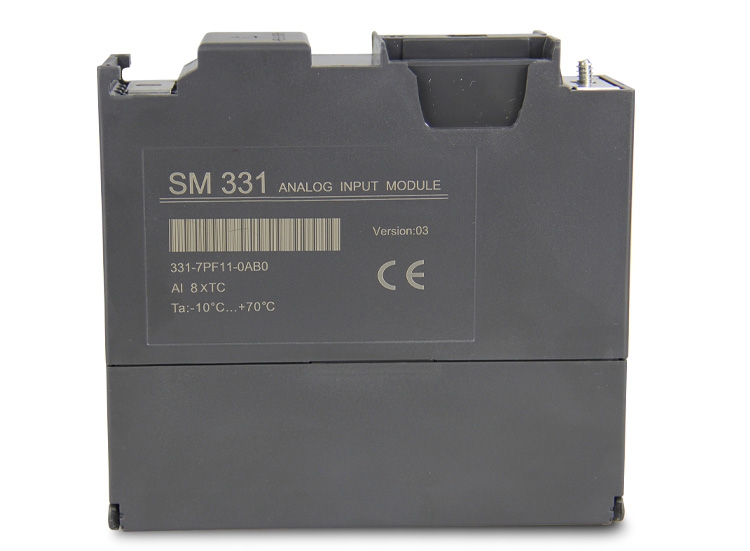

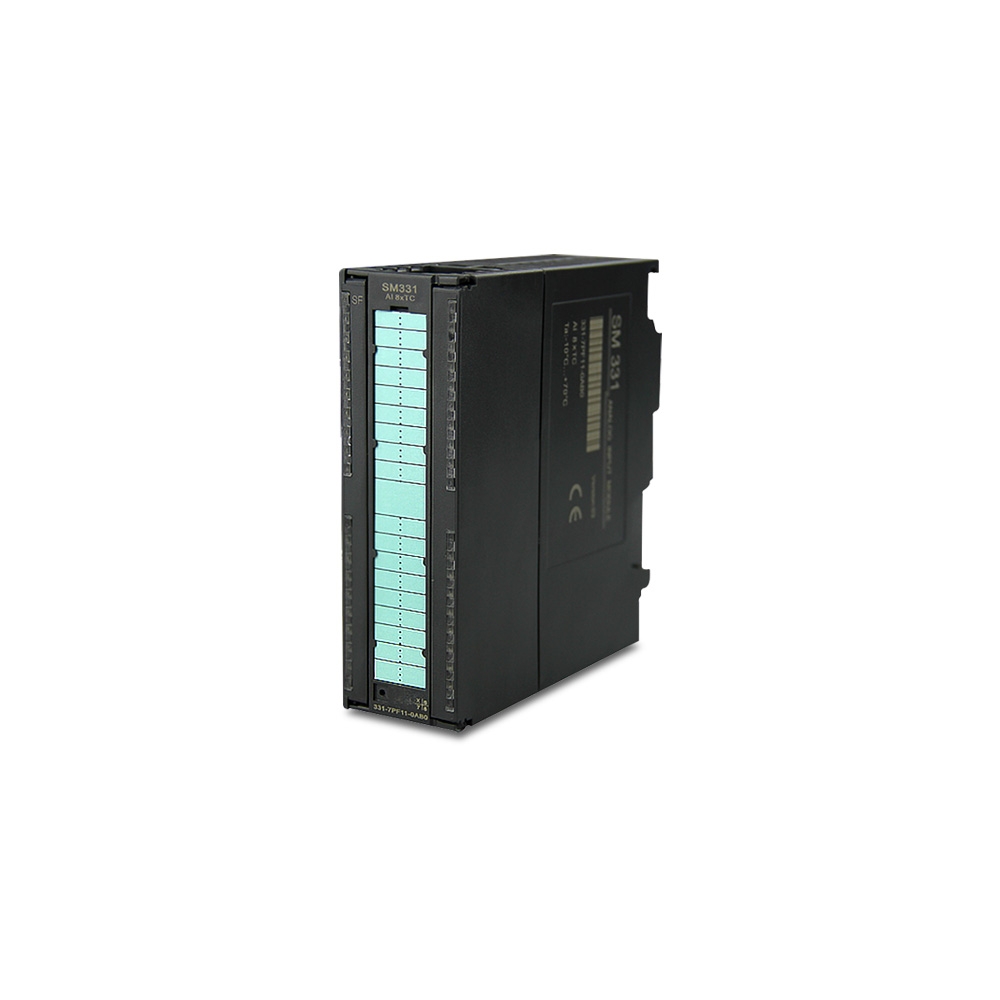

CKS7 331-7PF11-0AB0

发布时间:2019-04-24人气:1300
  • S7-300模块实力派源头厂商,市场稳定应用十余年德系品质,质保五年,完全替代S7对应型号,为战略合作商创造盈利,为OEM设备/SI集成商节省成本
  • 331-7PF11-0AB0 8通道热电耦测温模块,分辨率16位

订货号:CKS7 331-7PF11-0AB0

8通道热电耦测温模块,分辨率16位;

支持量程电压范围±150mV;

支持环境温度范围大。

技术参数

输入类型及范围

•电压

±150mV(-32,000~+32,000)(选择U型时使用此功能)

•四线电流

/

•二线电流

/

•电阻

/

•热电耦

类型:T、E、J、K、N、R、S

•热电阻

/

隔离

•通道之间

•通道与背板总线之间

前连接器

40针

尺寸(长X宽X高)

40×125×120



•额定值

24V DC

电源损耗

•总线消耗电流

100mA


•L+消耗电流

200mA


•总功耗

3W


•供电电流

/


•短路保护

/

模拟量输入通道

8

电缆长度(屏蔽)

最长100m

输入类型及范围

•电压

±150mV(-27648~+27648)(选择U型使用此功能)


•四线电流

/


•二线电流

/


•电阻

/


•热电耦

类型:T、E、J、K、N、R、S


•热电阻

/

A/D转换精度

16位

每通道基本转换时间

190ms

干扰抑制频率

400/60/50Hz

误差(整个温度范围内允许极限)

•电压

±0.6%


•电流

/


•电阻

/


•精度

±1℃

终端

•诊断中断

有,每组可设置参数


•极限值中断

有,可设置参数

隔离

•通道之间


•通道与背板总线之间

前连接器

40针

尺寸(长X宽X高)

40×125×120

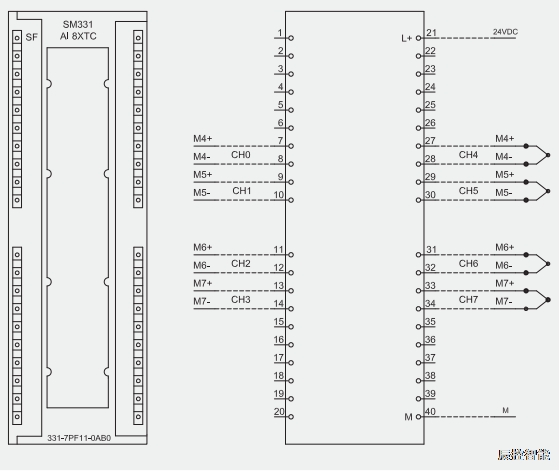

接线图
