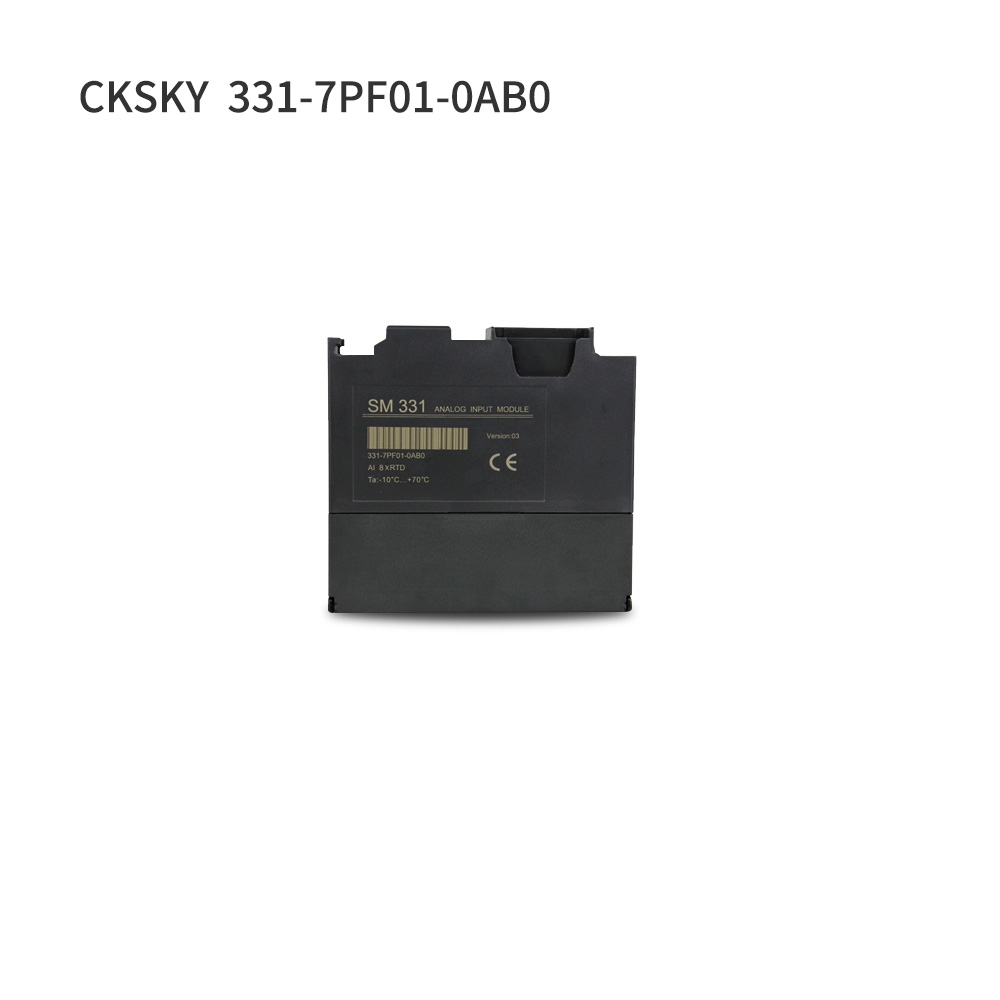

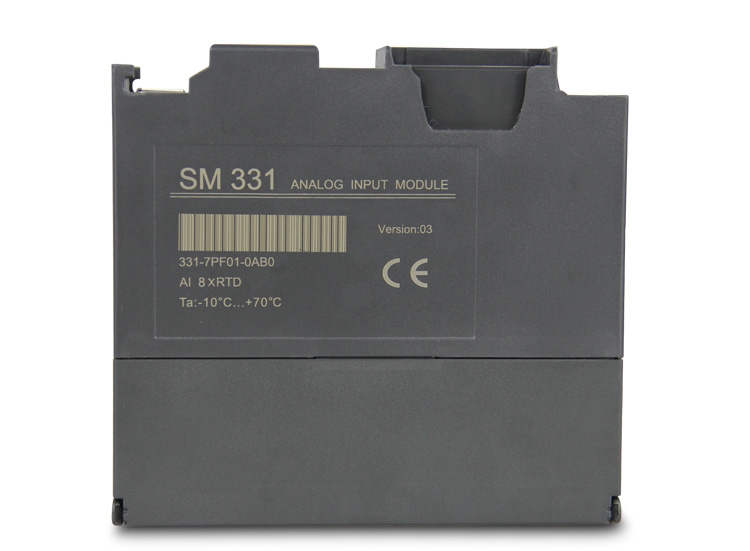

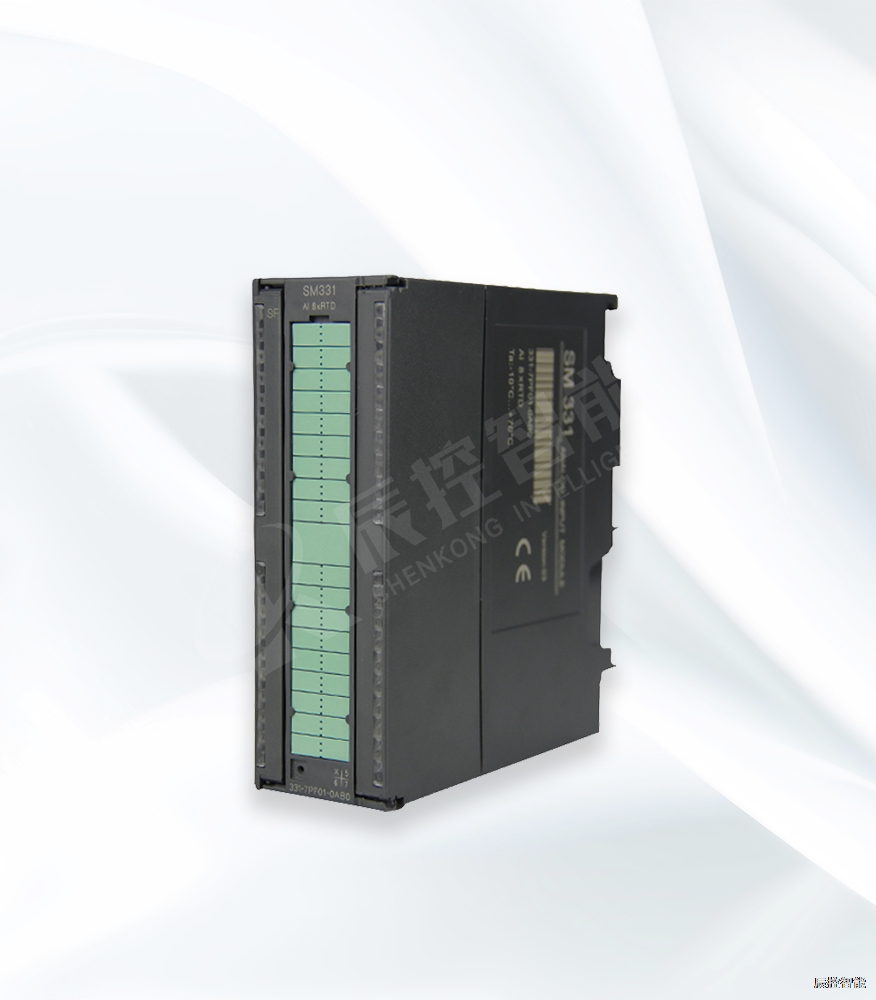

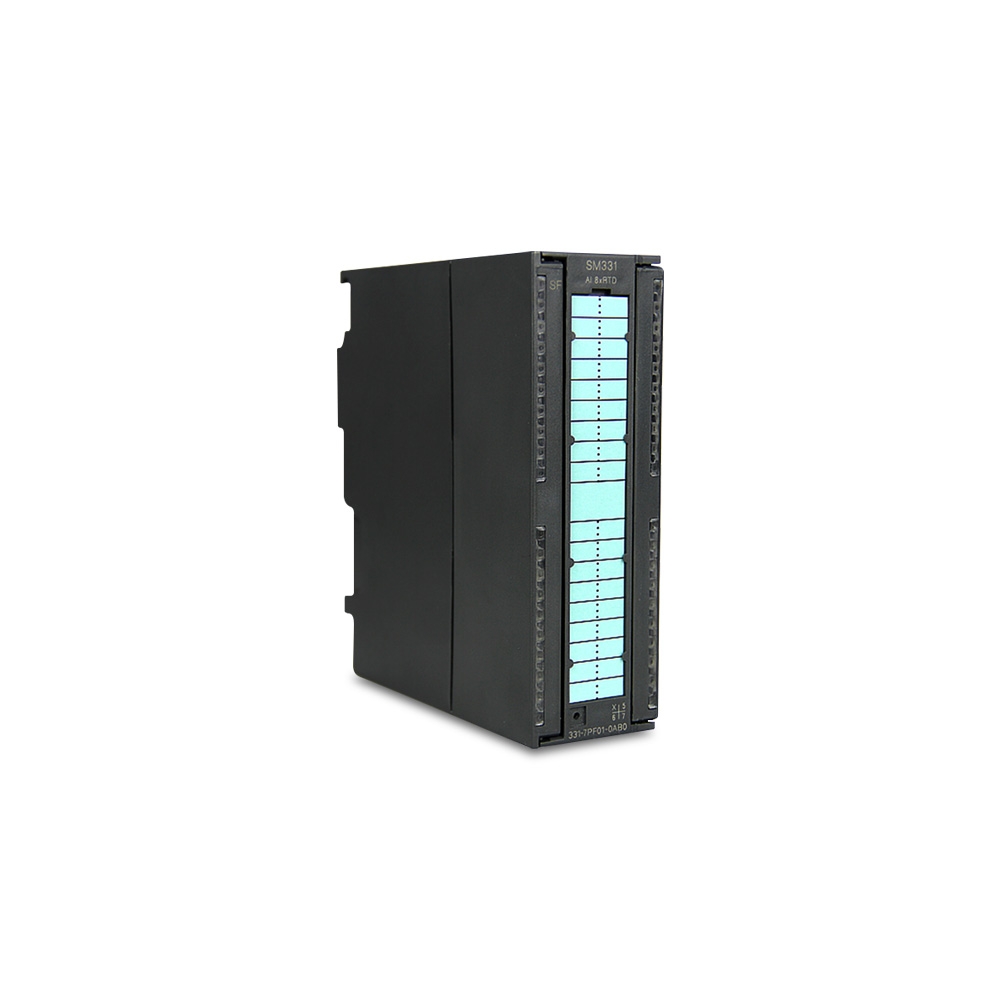

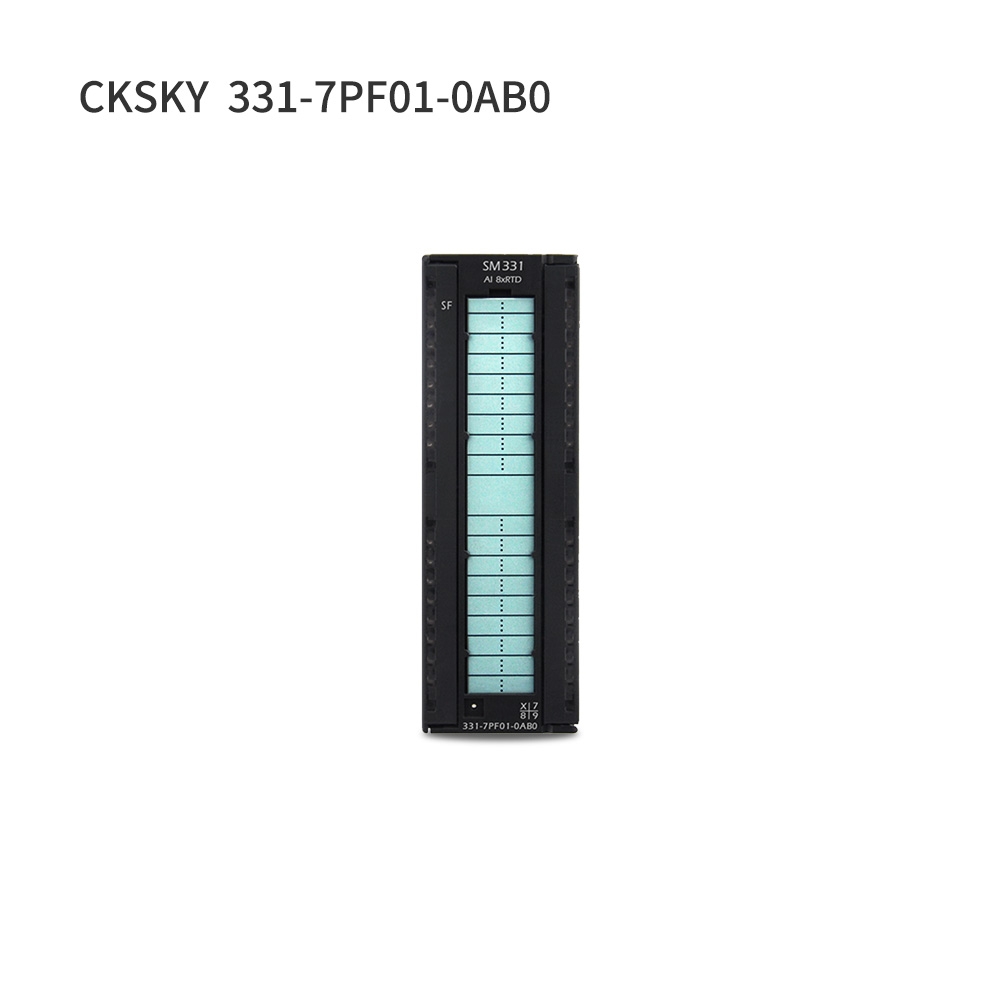

订货号：CKS7 331-7PF01-0AB0
8通道热电阻测温模块，分辨率16位；
支持传感器类型多；
功耗低，发热小，运行稳定。
技术参数
•额定值 | 24V DC | |
电源损耗 | •总线消耗电流 | 50mA |
•L+消耗电流 | 50mA | |
•总功耗 | 1W | |
•供电电流 | / | |
•短路保护 | / | |
模拟量输入通道 | 8 | |
电缆长度（屏蔽） | 最长200m | |
输入类型及范围 | •电压 | / |
•四线电流 | / | |
•二线电流 | / | |
•电阻 | 600Ω，300Ω，150Ω | |
•热电耦 | / | |
•热电阻 | Pt10、Pt50、Pt100、Pt200、Pt500、 Pt1000、Ni100、Ni120、Ni200、 Ni500、Ni1000 Cu10(9.035)、Cu50、Cu100 | |
A/D转换精度 | 16位 | |
每通道基本转换时间 | 190ms | |
干扰抑制频率 | 400/60/50Hz | |
误差（整个温度范围内允许极限） | •电压 | / |
•电流 | / | |
•电阻 | ±0.1% | |
•精度 | ±1℃ | |
终端 | •诊断中断 | 有，每组可设置参数 |
•极限值中断 | 有，可设置参数 | |
隔离 | •通道之间 | 有 |
•通道与背板总线之间 | 有 | |

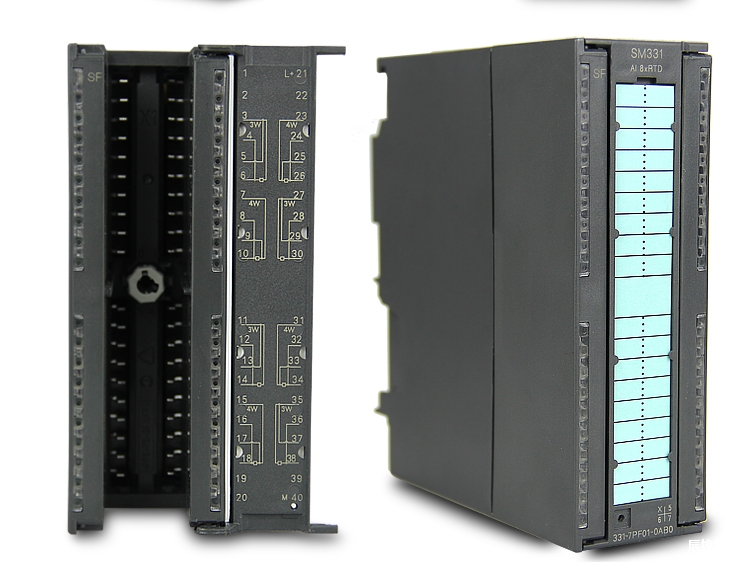

前连接器 | 40针 | |
尺寸（长X宽X高） | 40×125×120 | |
接线图
