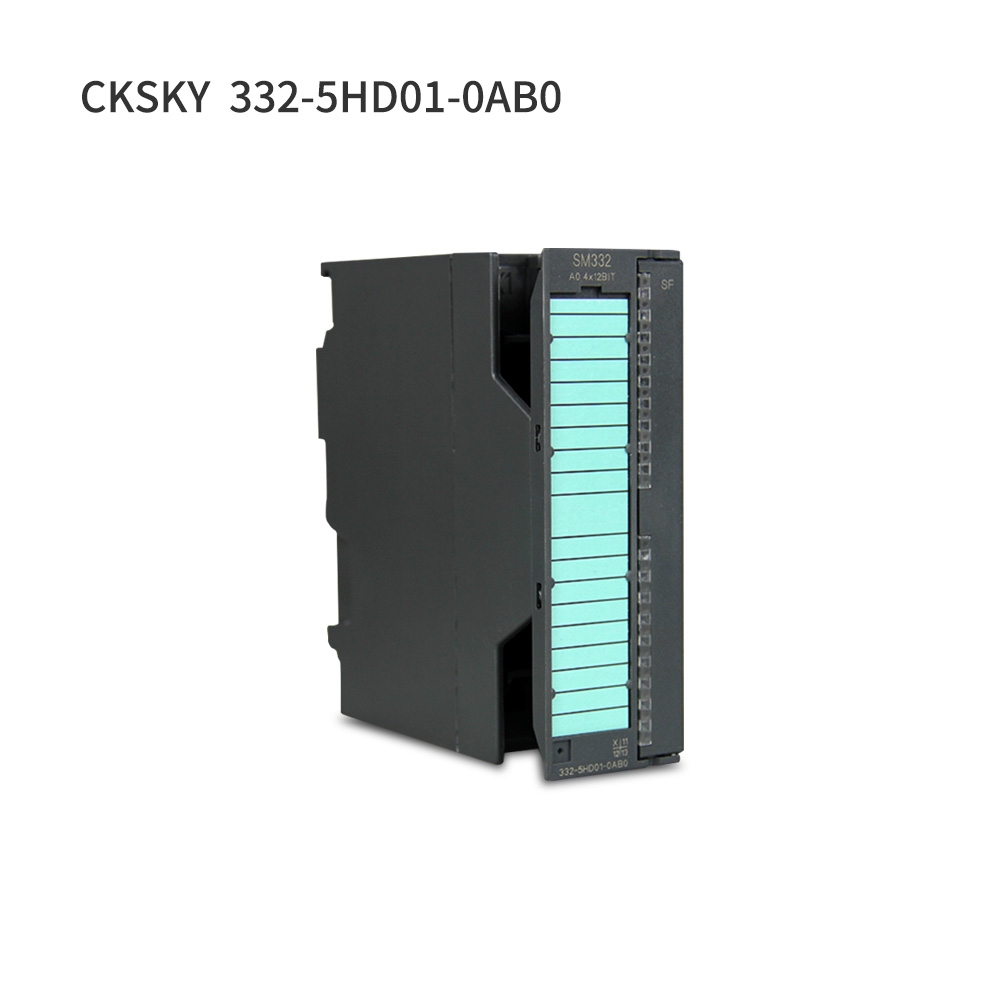

订货号：CKS7 332-5HD01-0AB0
4通道模拟量输出，分辨率电压输出12位；
精度高； 支持环境温度范围大
技术参数
电源损耗 | •总线消耗电流 | •40mA |
•从负载电压L+消耗电流（空载） | 40mA | |
•功耗 | 3W | |
模拟量输出通道 | 4 | |
负载电压L+额定值 | 24V | |
屏蔽电缆长度，最大 | 200m | |
电压输出，短路电流保护 | 有 | |
电压输出，最大短路电流 | 25mA | |
电流输出，最大开路电压 | 18V | |
负载阻抗 | •电压输出时，最小 | 1KΩ |
•电流输出时，最大 | 500Ω | |
输出量程 | •电压 | ±10V，0~10V，1~5V |
•电流 | ±20mA，0~20mA，4~20mA | |
D/A转换精度 | 12位 | |
转换时间（每个通道） | 最大0.8ms | |
建立时间 | •阻性负载 | 0.1ms |
•感性负载 | 3.3ms | |
•容性负载 | 0.5ms | |
输出间的串扰 | ＞40dB | |
误差（整个温度范围内运行极限） | •电压输出：±0.5%；电流输出：±0.6% | |
诊断中断 | 无 | |
隔离 | •通道与背板之间 | 有 |
•通道和负载电压L+之间 | 有 | |
前连接器 | 20针 | |
尺寸（长X宽X高） | 40×125×120 |

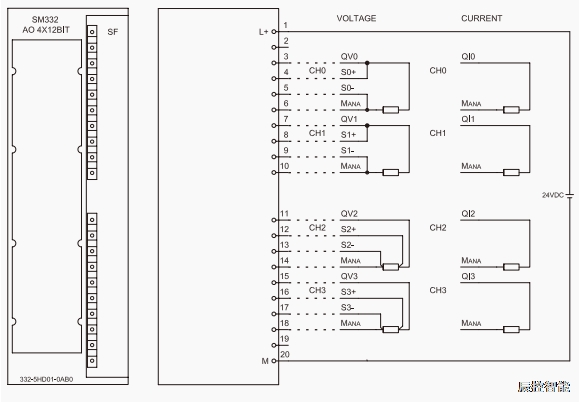

接线图
