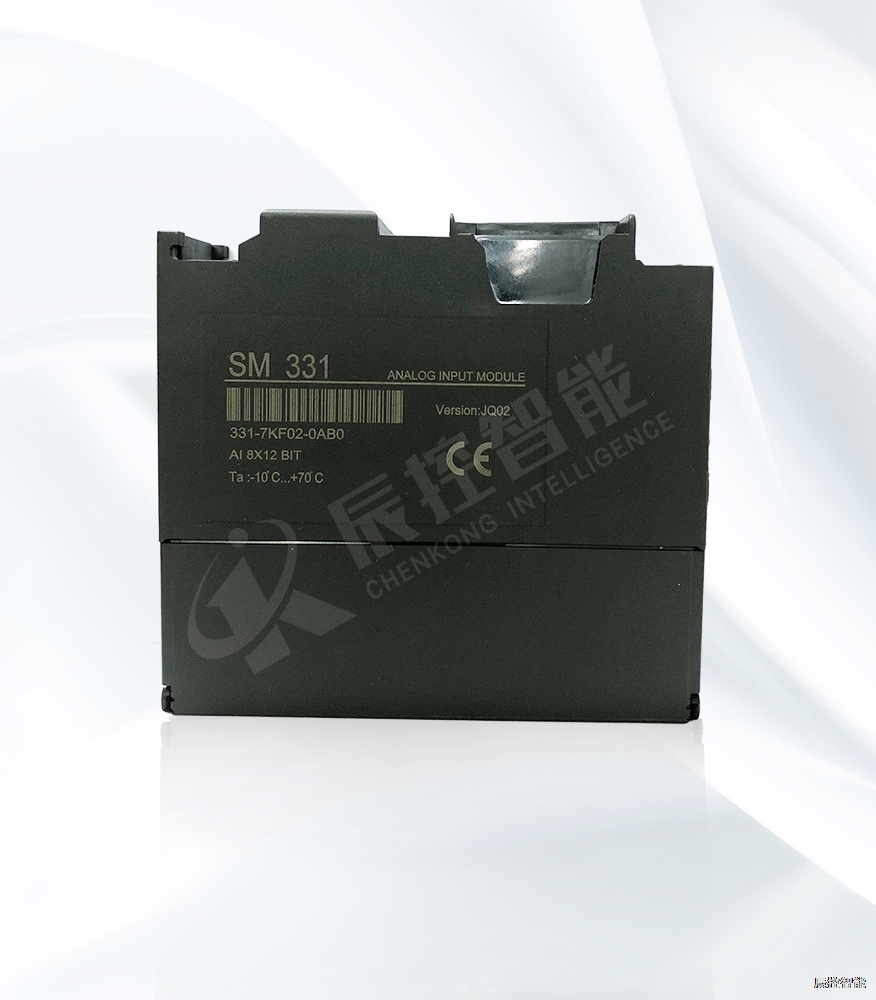

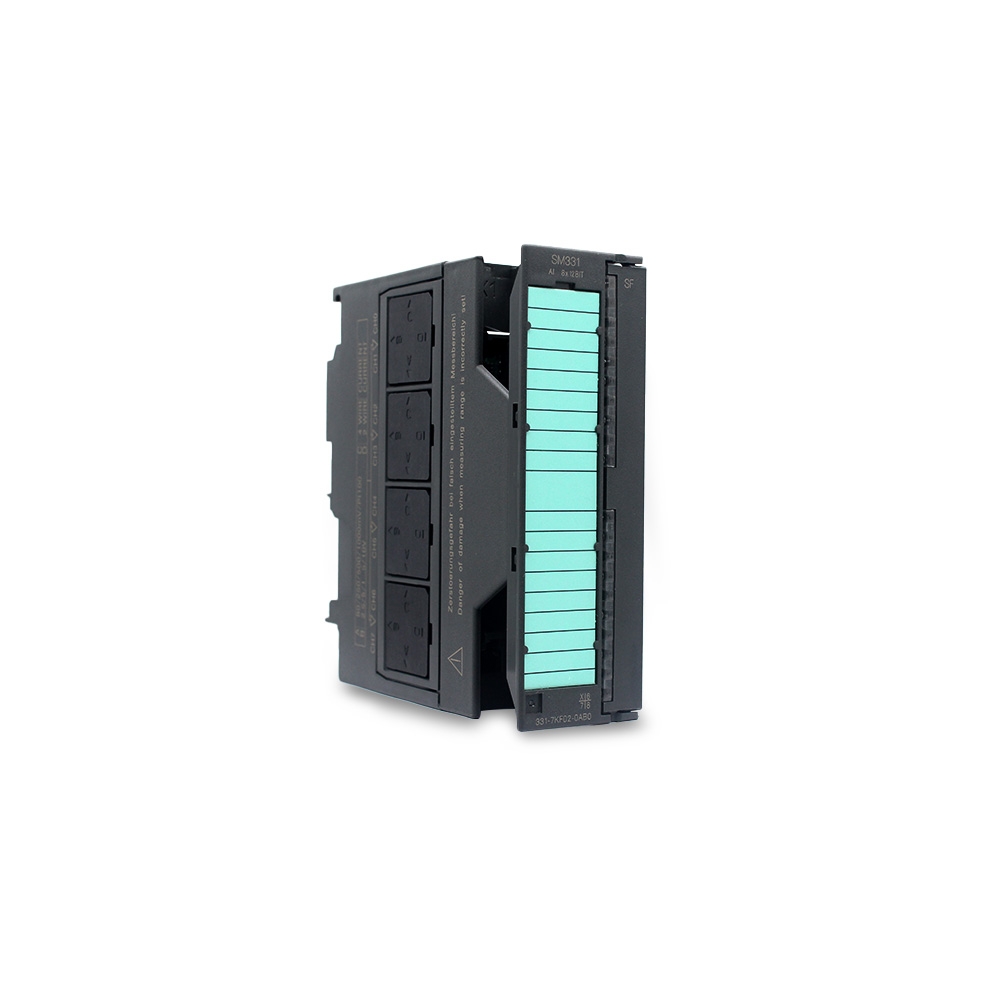

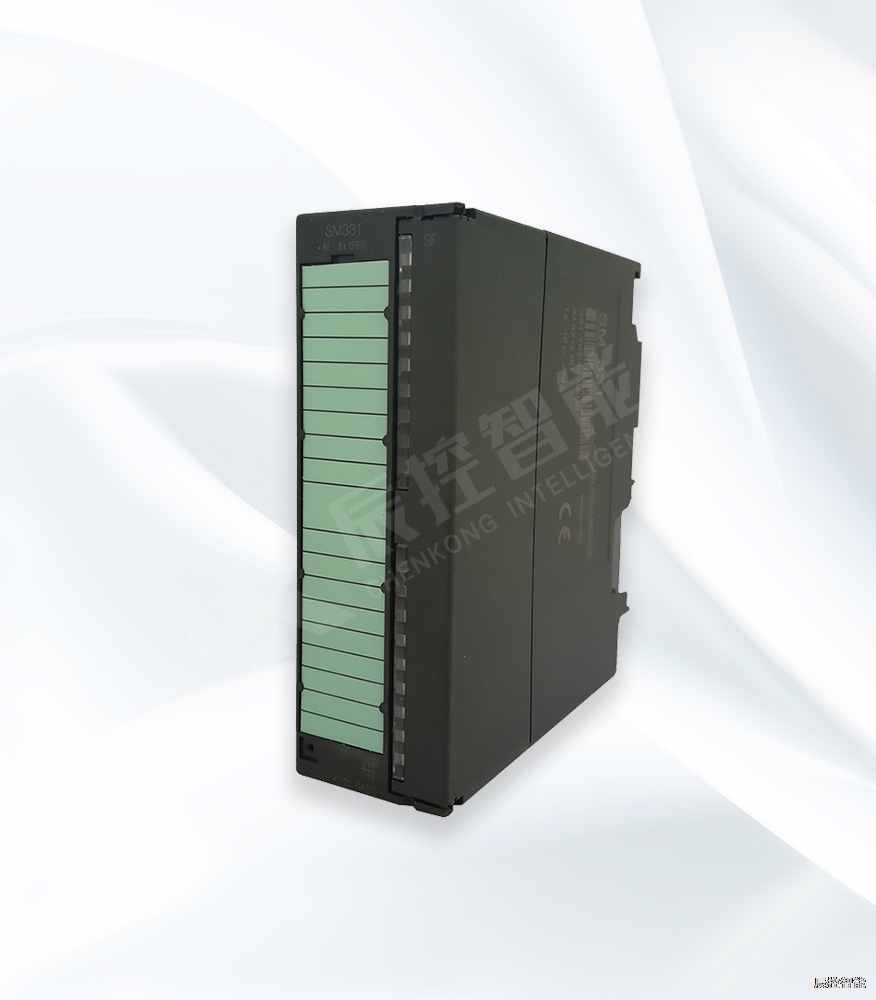

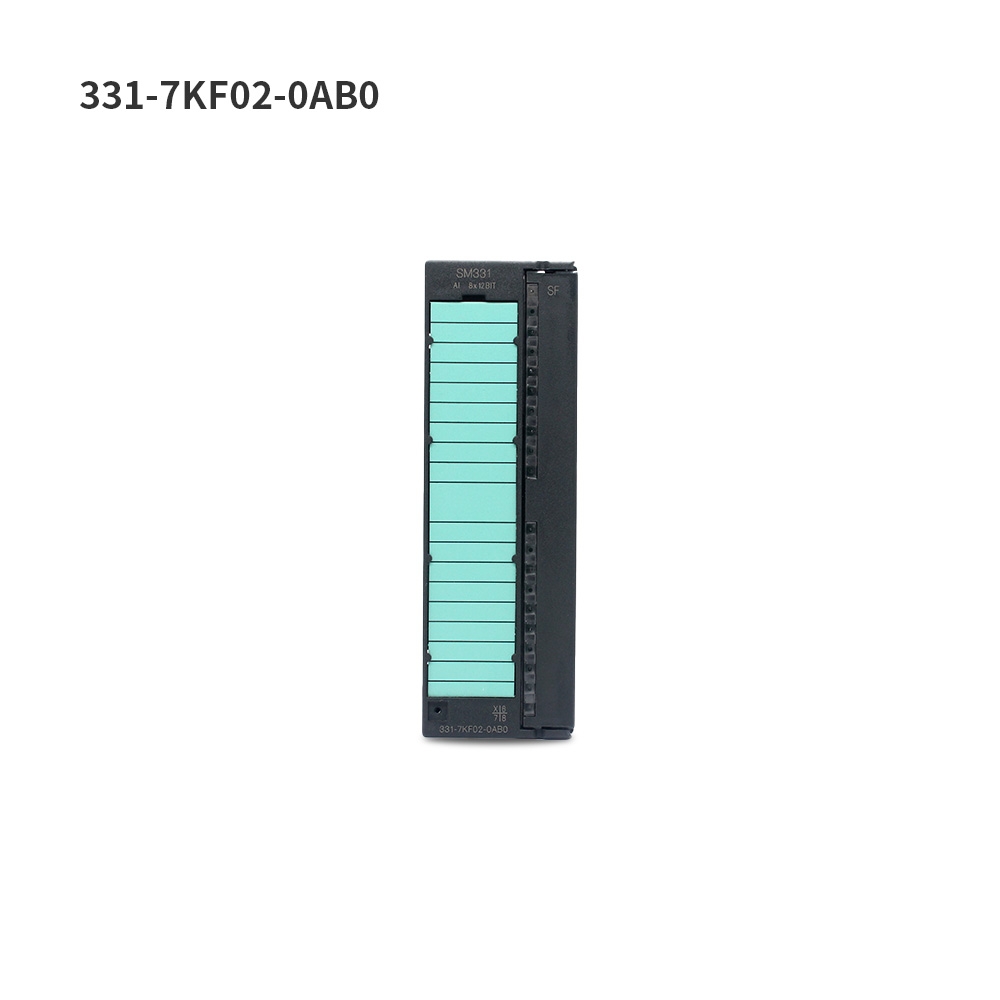

CKS7 331-7KF02-0AB0

发布时间:2019-04-24人气:1069

订货号:CKS7 331-7KF02-0AB0

8通道模拟量输入,全功能测温模块,分辨率16位;

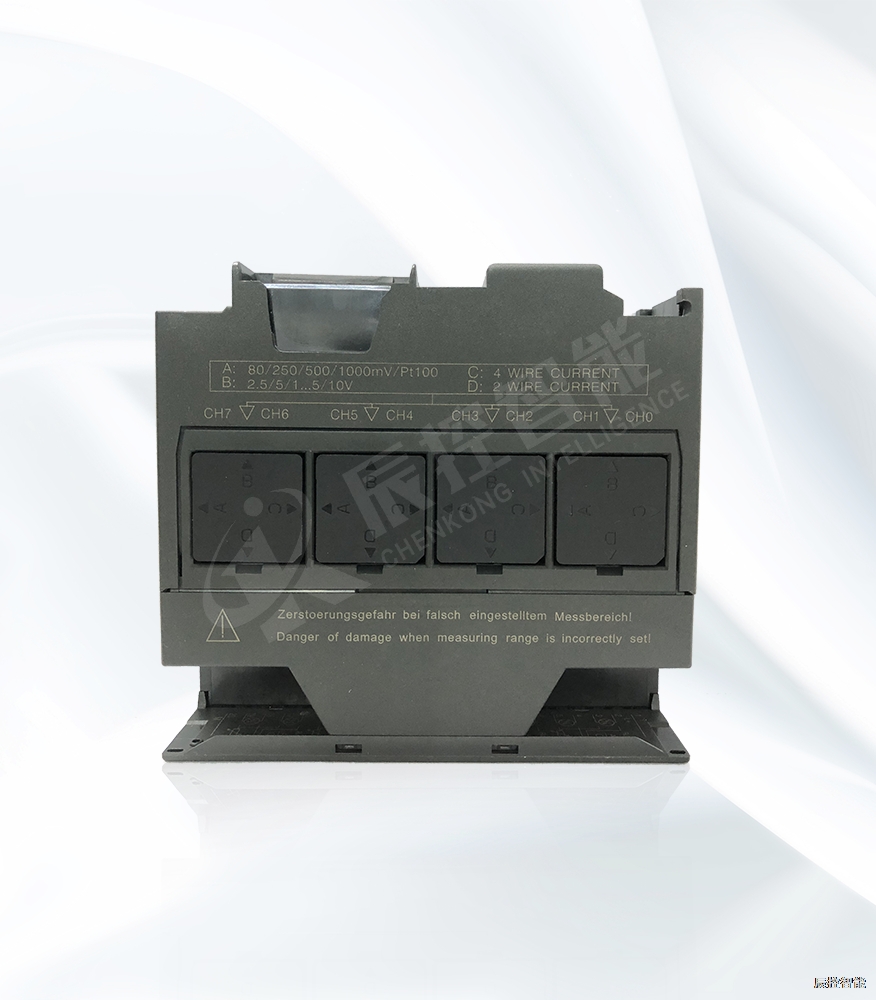

外部机械量程开关可以极大的提高测量的稳定性;

抗干扰能力强,性能稳定;

电流输入带过流保护。

技术参数


•额定值

24V DC

电源损耗

•总线消耗电流

100mA


•L+消耗电流

25mA


•总功耗

1W


•供电电流

每通道最大60mA


•短路保护

模拟量输入通道

8

电缆长度(屏蔽)

200m;80mV时最长50m

输入类型及范围

•电压

±80mV,±250mV,±500mV,±1v

±2.5v±5v,1~5V±10v


•四线电流

±3.2mA,±10mA,±20mA,4~20mA


•二线电流

4~20mA


•电阻

600Ω, 300Ω,150Ω


•热电耦

K,J, N, E,L


•热电阻

Pt100Ni100



A/D转换精度

16位

每通道基本转换时间

0.5ms/12.5ms/25ms/100ms

干扰抑制频率

40/60/30/10Hz

误差(整个温度范围内允许极限)

•电压

±0.6%


•电流

±0.6%


•电阻

±0.6%


•精度

±1℃

终端

•诊断中断

有,每组可设置参数


•极限值中断

有,可设置参数

隔离

•通道之间


•通道与背板总线之间

前连接器

20针

尺寸(长X宽X高)

40×125×120


接线图
