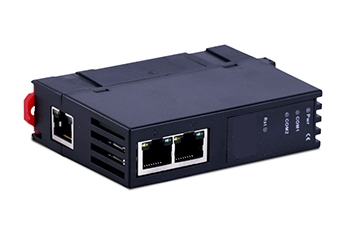

HMI-S71200功能
1、安装在35mm的导轨上，LAN1为双端口的RJ45，具备交换机功能，此端口连接PLC；LAN2为单端口RJ45，可以连接SMART IE触摸屏；HMI-S71200需外接24VDC电源供电;
2、集成WEB服务器，通过网页可设置设备参数和运行诊断；也可以通过BCDevice工具进行配置；可以任意从LAN1或LAN2口进行配置;
3、实现NAT功能，将LAN1口所连接PLC的IP地址和端口号，映射到LAN2口的任意IP和端口号；
4、可实现SMART IE系列触摸屏连接S7-1200、S7-1500、S7300PN等PLC；
5、支持可达32个的LAN2/LAN1的服务器/客户机并发模型，LAN2口最多可支持8个SMART IE触摸屏连接；
6、支持用户侧通过以太网实现固件更新，免费提供集成更多功能的固件，一次购买硬件，永久升级。
典型应用：
技术参数：
产品型号 | HMI-S71200 |
|---|---|
描述 | 西门子PLC以太网通讯处理器 |
颜色 | 金属黑 |
状态显示 | Pwr，LAN1，LAN2 |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 | IEEE 802.3兼容，Link/Active指示灯，线序自适应，支持Auto-MDIX RJ45母插座 10/100Mbps S7TCP（SMART IE触摸屏） 32 |
LAN1接口（连PLC） 接口类型 传输速率 协议支持 | Ethernet RJ45*2 10/100M S7TCP |
LAN2接口（连上位） 接口类型 传输速率 协议支持 | Ethernet RJ45*1 10/100M S7TCP（SMART IE触摸屏） |
触摸屏 | 西门子SMART IE触摸屏 |
诊断和参数设置 | IE浏览器，默认192.168.2.188（LAN1）、默认192.168.1.188（LAN2） Device配置工具 |
供电方式 电压类型 | 外接24VDC 24VDC/100mA |
工作温度 | 0~60℃ |
工作湿度 | 90%非凝露 |
安装方式 | 35mm导轨安装 |
电磁兼容性 | 2014/30/EU |
RoSH生产 | 是 |
抗震动 | 4.5mm/30Hz/10Min |
ESD | 6KV |
出厂老化 | 60度老化箱运行168小时，通断电50000万次 |
通讯稳定性 | 持续30天与PLC不间断通讯，1亿3千万次通讯0错误 |
认证 | CE认证 |
尺寸（L*W*H） | 90*24*65mm |
重量 | 120g |
