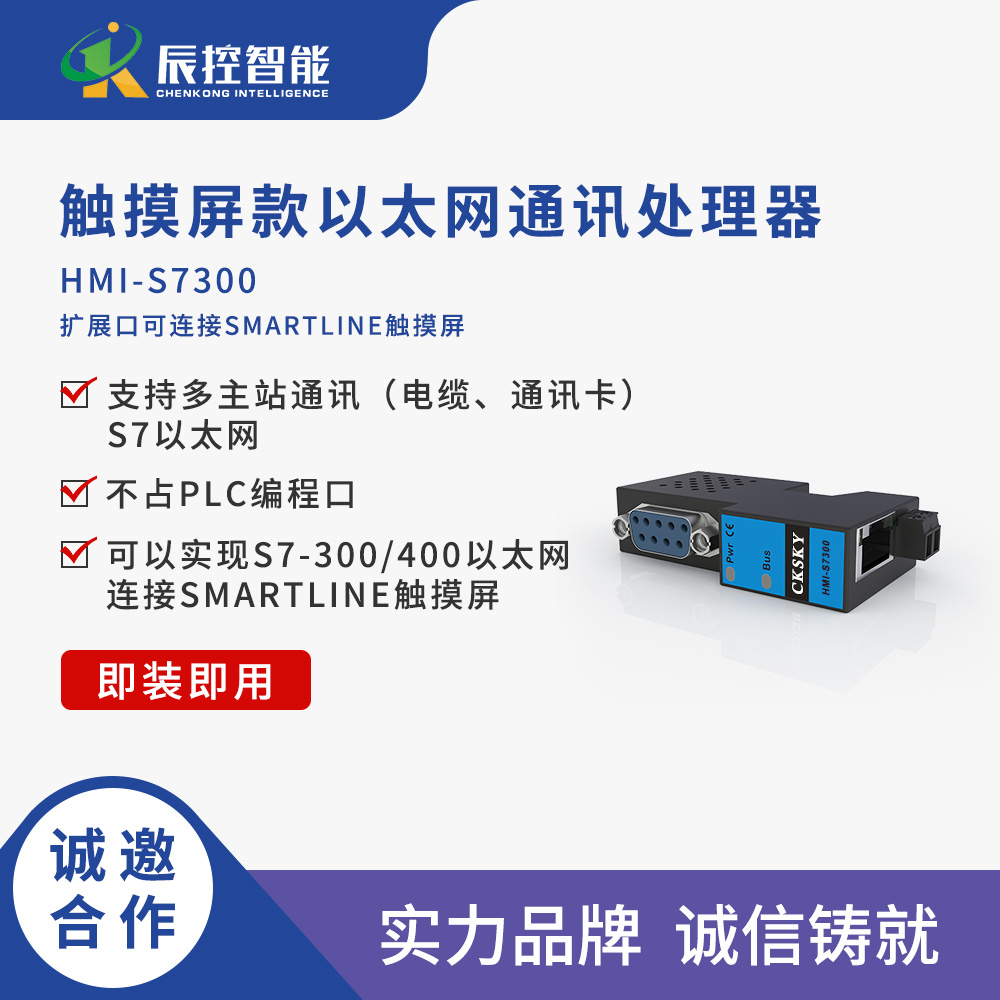

HMI-S7300

发布时间:2023-11-09人气:6
  • 西门子精彩系列SMARTLINE触摸屏具有较高的性价比,但仅可用于连接S7-200。HMI-S7300可以实现S7-300/400以太网连接SMARTLINE触摸屏的方法。 HMI-S7300可以直接插在西门子S7-300/400的MPI/PROFIBUS口上,将MPI/PROFIBUS协议转成S7TCP协议,以太网连接西门子SMARTLINE触摸屏。

HMI-S7300功能

1、可实现SMART IE系列触摸屏以太网连接西门子S7-300/400系列PLC;

2、以太网接口最多可支持8个SMART IE触摸屏连接;

3、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

典型应用:


技术参数:


产品型号

HMI-S7300

描述

西门子PLC以太网通讯处理器

颜色

金属黑

状态显示

Pwr,Bus

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

S7TCP(SMART IE触摸屏)

8

S7接口

接口类型

传输速率

协议支持

RS485

DSUB九针公

9.6K、19.2K、187.5K、500K、1.5M、3M、6Mbps

PPI/MPI/PROFIBUS

诊断和参数设置

IE浏览器,默认192.168.1.188 ,Device配置工具

供电方式

电压类型

PLC端口取电/外接24VDC

24VDC/100mA

工作温度

0~60℃

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H)

65 x 33 x 17 mm

重量6

60g
