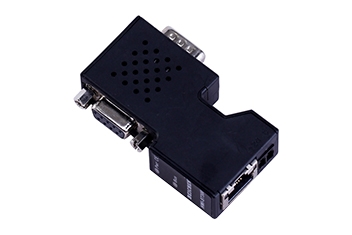

ENET-S7PPI、ENET-S7MPI

发布时间:2023-11-09人气:8
  • ENET-S7PPI用于西门子S7-200/SMART S7-200,ENET-S7MPI用于西门子S7-300/S7-400的以太网编程调试、上位监控、数据采集和设备联网。 ENET-S7PPI、ENET-S7MPI不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时,触摸屏可以通过扩展RS485口与PLC进行通讯。

ENET-S7PPIENET-S7MPI功能:

1 支持多主站通讯,扩展口可以连触摸屏或其他主站。

2 通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3 波特率9.6Kbps~6Mbps自适应。

4 直接安装在PLCPPI/MPI/PROFIBUS通讯口上,无需外接电源。

5 支持西门子S7以太网通讯驱动,包括MicroWINSTEP7、博途、WinCC等。

6 用户可以按照ENETS7协议采用高级语言编程(如VBVCC#等),实现与S7-200/300/400的数据通讯,方便开发生产管理系统。

7 免费提供ENETS7 OPC服务器,支持OPC通道的SCADAOPC方式与PLC进行通讯。。

8 集成ModbusTCP服务器, Modbus数据区可自动或编辑映射至S7-200/300/400寄存器。

9 可同时实现S7TCP连接、ModbusTCP通讯,最多支持32个上位机的连接。

10 支持用户侧通过以太网实现固件更新,一次购买,永久升级。

ENET-S7PPIENET-S7MPI典型应用:

技术参数:

产品型号

ENET-S7PPIENET-S7MPI

描述

西门子S7-200/300/400以太网通讯处理器

颜色

金属黑

状态显示

Pwr, Bus

以太网接口

接口类型

传输速率

协议支持

TCP连接数

Link/Active指示灯,线序自适应

RJ45母插座

10/100Mbps

西门子S7TCPModbusTCP. OPCTCP/IP协议开放

最大32

S7接口

接口类型

传输速率

协议支持

RS485

DSUB九针公

9.6K19.2K187.5K500K1.5M3M6Mbps,波特率自适应

PPI/MPI/MPI主从/PROFIBUS

人机接口

接口类型

传输速率

协议支持

人机类型

RS485

DSUB九针母

9.6K19.2K187.5K500K1.5M3M6Mbps

S7多主站协议

西门子、MCGS、威纶、台达、歩科等

编程软件

组态软件

OPC软件

MicroWINSTEP7、博途

WinCC、昆仑通态、组态王、力控、杰控、IFIXINTOUCHLABVIEW

KepWare OPCENETS7 OPC

诊断和参数设置工

IE浏览器,默认192.168.1.188BCDevice

供电方式

电压类型

PLC通讯口直接取电

24VDC/100mA

工作温度

0~60"C

工作湿度

95%非凝露

安装方式

即插即用

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

65*30*17mm

重量

60g
