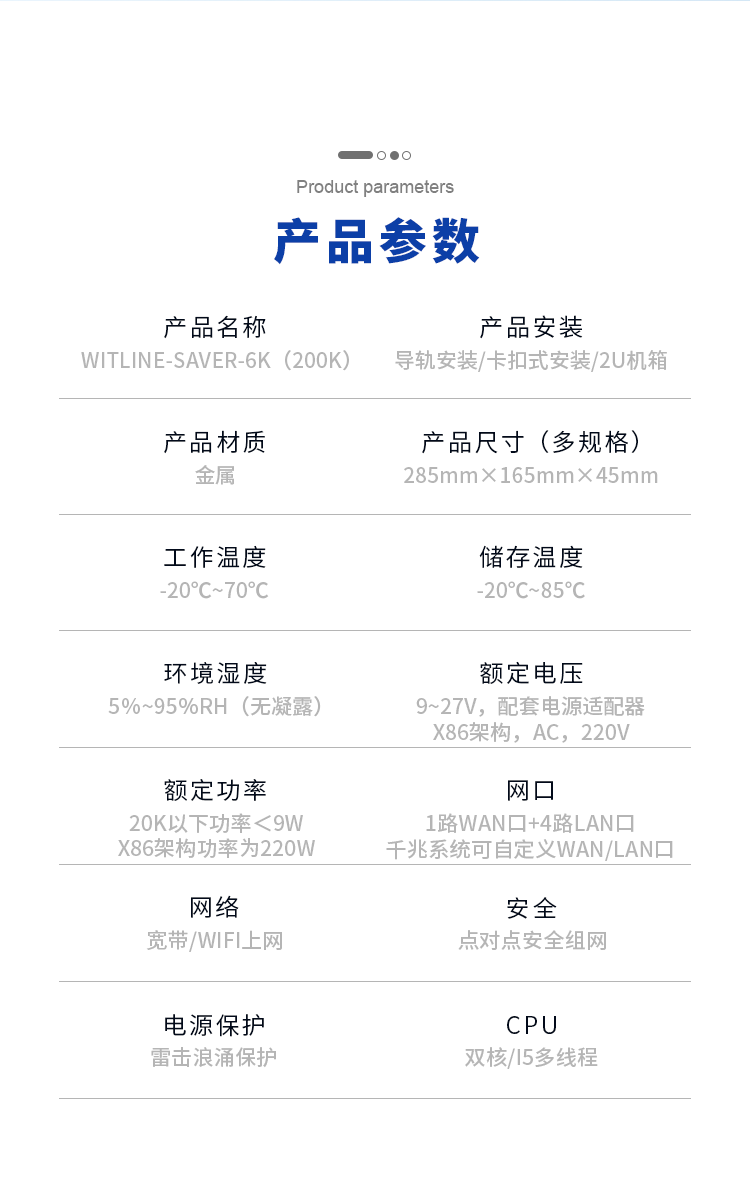

WITLINE-SAVER是剑桥自动化研发的一款设备远程器服务产品,用于多个现场集中监控,一般应用在总控室做为主服务器,结合现场的工业远程智控通产品进行 全球的异地现场远程维护,把多个现场的数据通过组态软件采购到总控室集中监控,配合现场的WITLINE系列设备远程控制器产品连接的PLC,变频器,HMI,伺服,DCS等自控系统远程监控、调试、程序上下载及远程维护等功能。
第一步,进入设置配置相关参数:
1、 进入WITLINE-SAVER设备远程器服务设置相关参数,默认网关进入:192.168.68.1,用户名和密码都是admin
2、 把远程智控通WITLINE系列的ID号和组网密码添加到服务里上。(切记,只需增加一次即可,ID号和组网密码一定要完全正确,无需两边添加。
每个现场的设备网关不能与WITLINE-SAVER同一网关以内,设备与设备之间的网关也不能一样。
比如WITLINE-SAVER服务器的网关是192.168.68.1,那么其它不同现场的网关例如:
某某1号现场:192.168.10.1(PLC IP地址:192.168.10.10,掩码:255.255.255.0,PLC网关:192.168.10.1)。
某某2号现场:192.168.11.1(PLC IP地址:192.168.11.10,掩码:255.255.255.0,PLC网关:192.168.11.1)
某某3号现场:192.168.13.1(PLC IP地址:192.168.13.10,掩码:255.255.255.0,PLC网关:192.168.13.1)……….跟据服务器的选型要求,可同时增加6-200个现场。
3、 增加成功后,可从WITLINE-SAVER的跨域组网里组网状态看到是否连接成功。

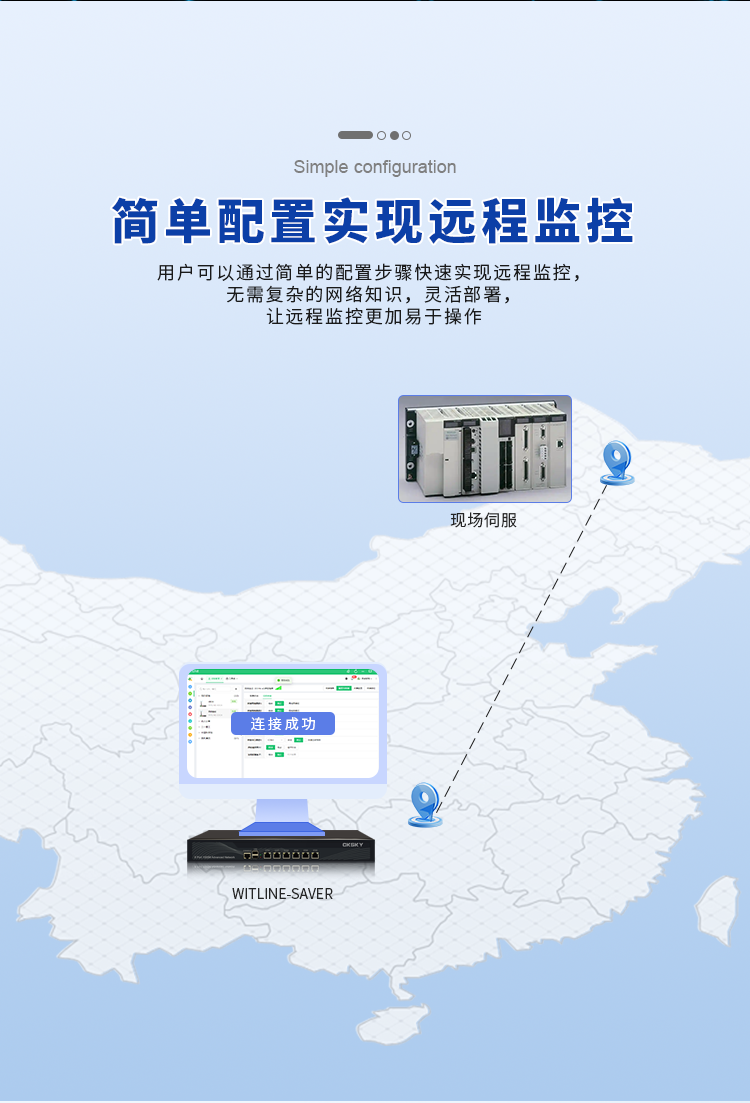

下面以实例说明一下通过服务器WITLINE-SAVER远程连接一下1号的200PLC。
1、 设备远程控制器WITLINE-BOX-4G上电上网,通过上位机进入到浏览器192.168.10.1,在跨域组网栏目的基本设置里记录好设备的ID号和组网密码。
2、 把200PLC以太网的IP地址设置为192.168.10.10,与远程设备在网一网段。(无论是西门子,三菱,AB,GE,松下等PLC,HMI或控制器,只要设置网关与远程设备同一网段,IP不要冲突都可远程)。
把200PLC以太网与设备远程控制器WITLINE-BOX-4G的黄色LAN口连接。
3、 设备远程控制器WITLINE-SAVER上电上网,通过上位机进入到浏览器192.168.68.1,在跨域组网栏目的组网管理里把设备远程控制器WITLINE-BOX-4G设备的ID号和组网密码填写组网配置里。
4、 打开V4.0 STEP 7 MicroWIN SP9软件,设置PG/PC接口,正确选好网卡驱动,即可完成访问

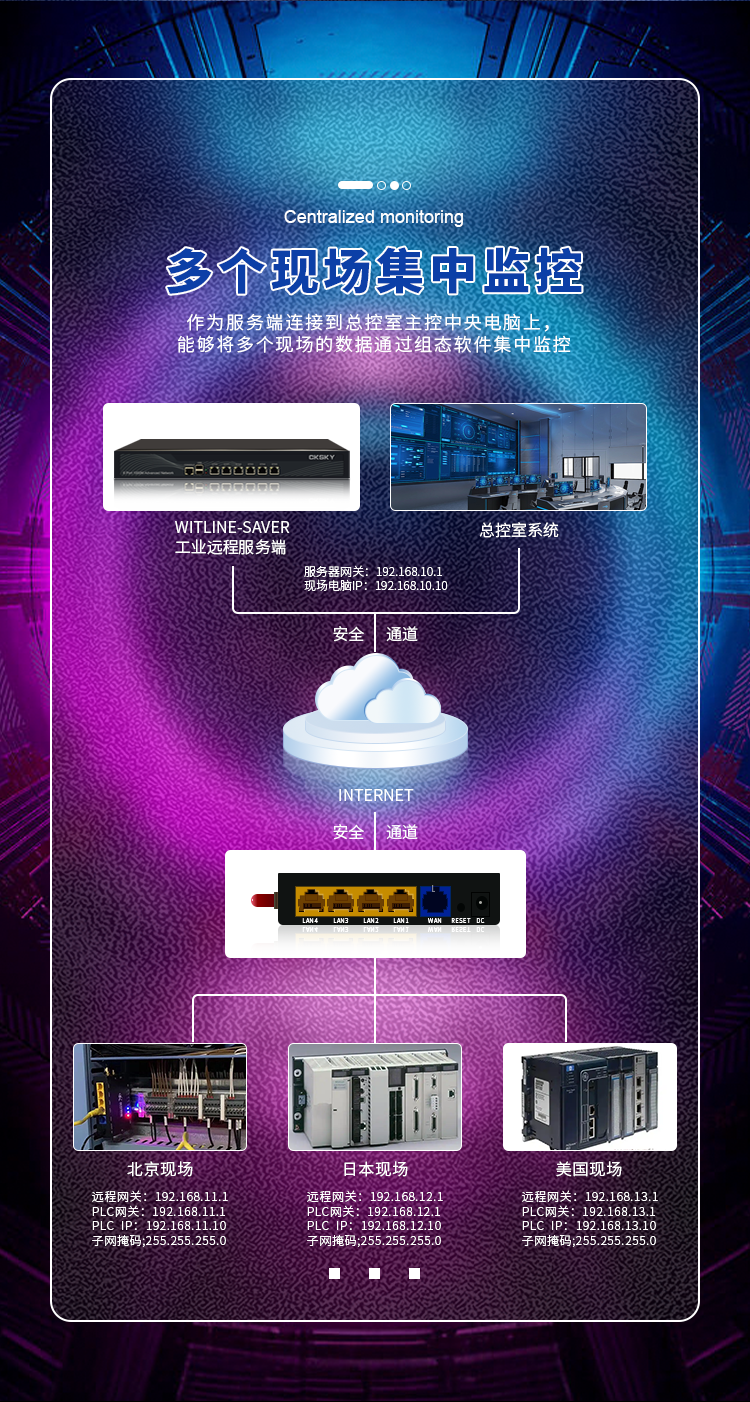

WITLINE-SAVER 工业远程服务端组网TOP图
