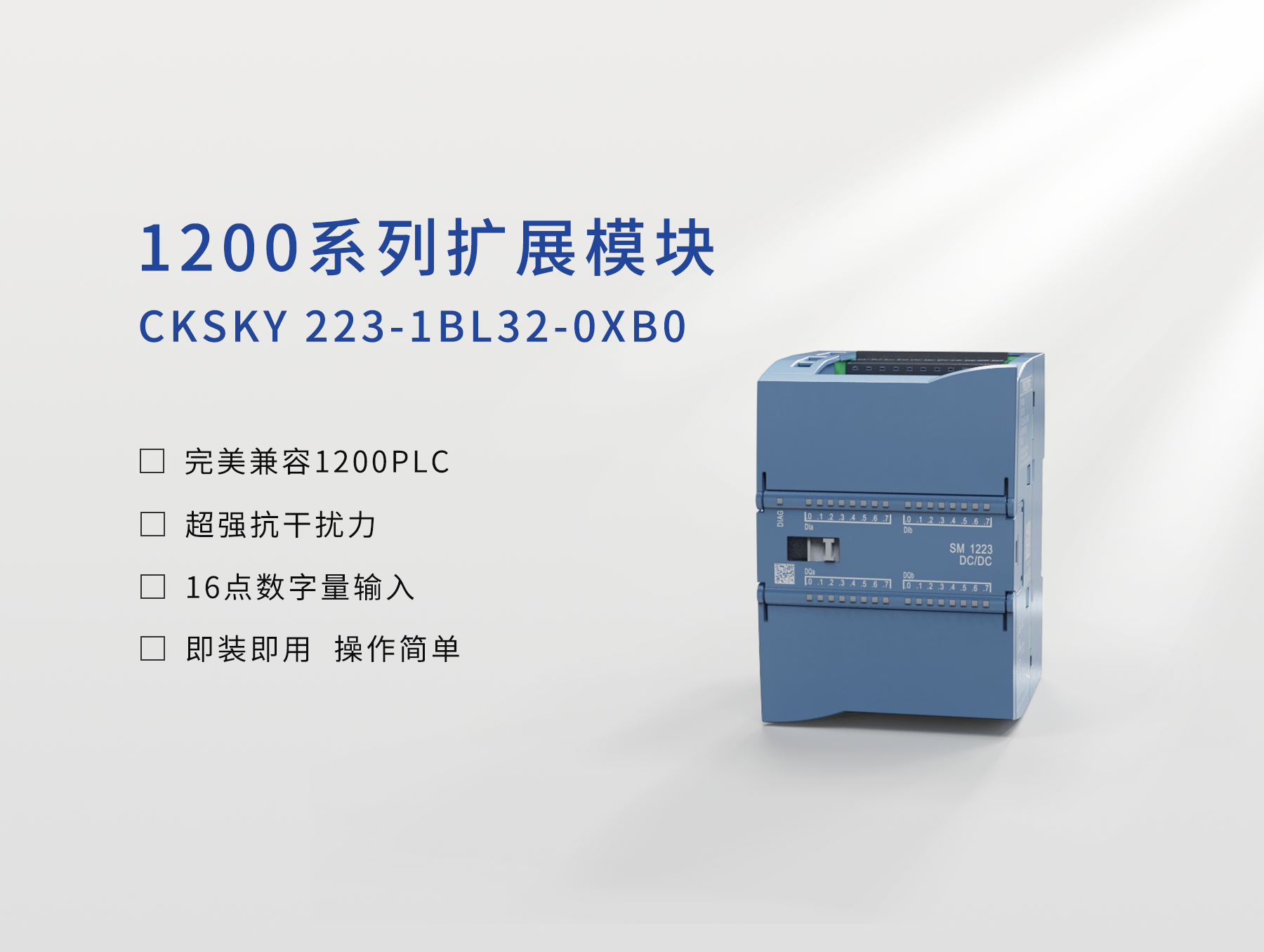

SM1223 数字量输入输出模块 DI16/DQ16 24VDC

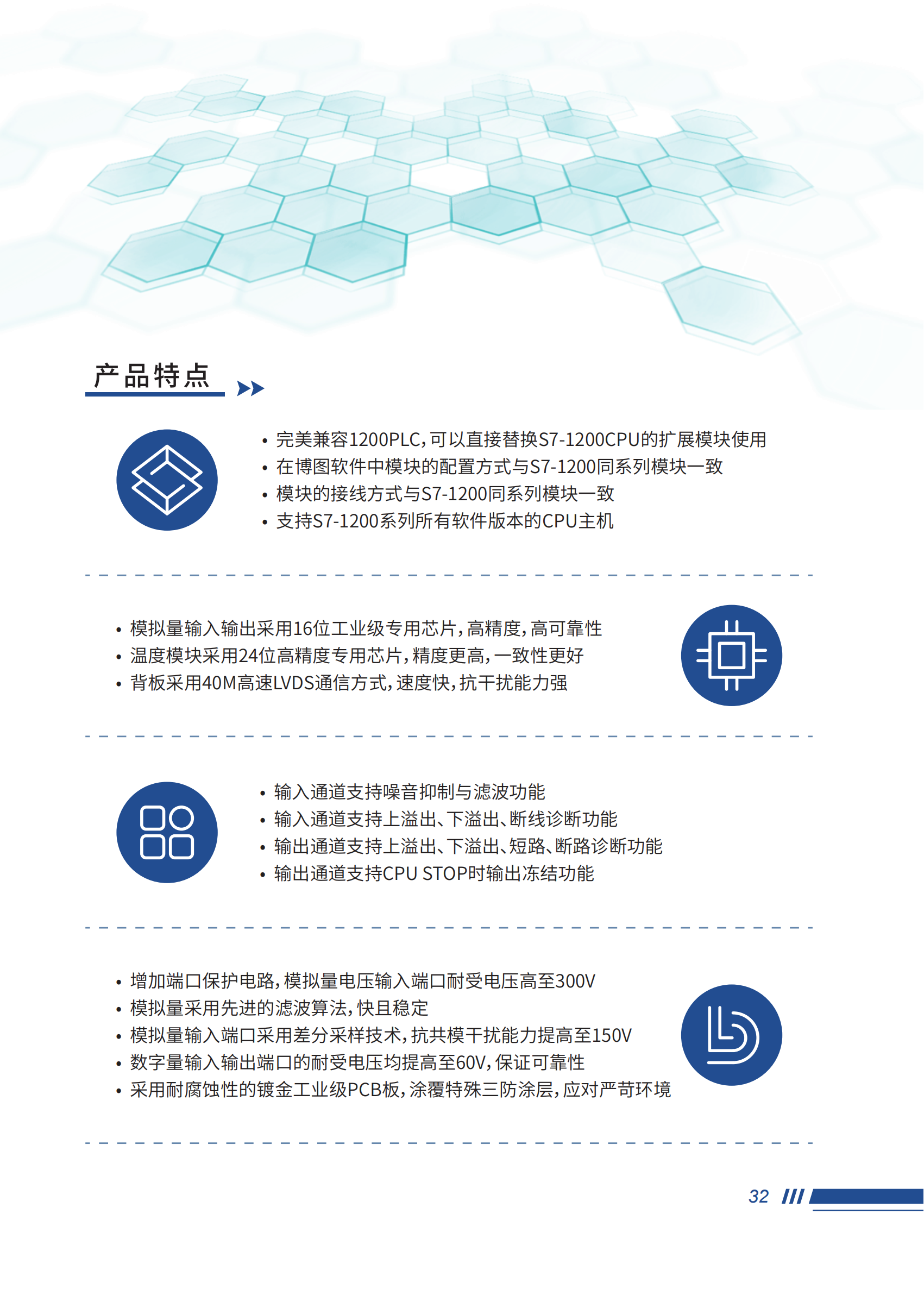

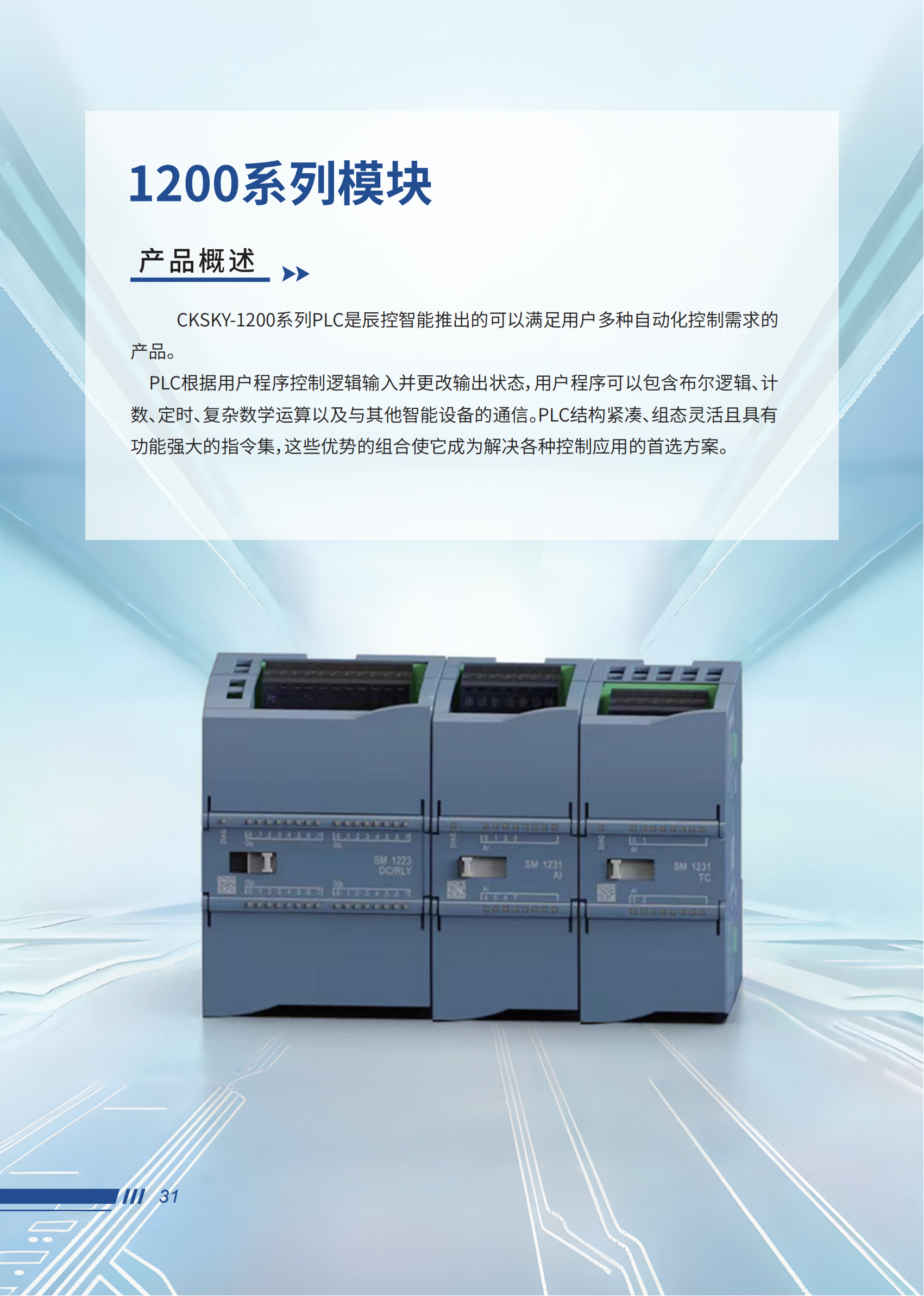

辰控智能 1200 系列 SM1223 模块，兼容博途 Portal 软件直接组态配置；采用增强电气隔离设计，实现背板总线与现场电源、IO 回路完全隔离，大幅提升系统运行稳定性与可靠性；可与 S7-1200 系列 PLC无缝混搭扩展，配套丰富的数字量、模拟量及通讯类模块，充分满足各类工业复杂场景应用需求。
| 参数项目 | 规格说明 |
|---|---|
| 额定电压 | 24Vdc |
| 整机功耗 | 3W |
| 整机电流 | 150mA |
| 单点电流消耗（24V DC） | 输入 24V DC 时每点 4mA |

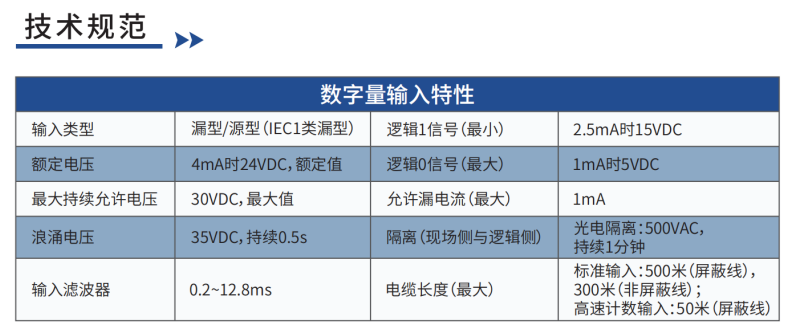

| 数字量输入特性 | |
| 数字量输入点数 | 16 点固定输入 |
| 输入类型 | PNP/NPN 通用 |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5 秒 |
| 输入滤波时间 | 0.2、0.4、0.8、1.6、3.2、6.4、12.8mS |

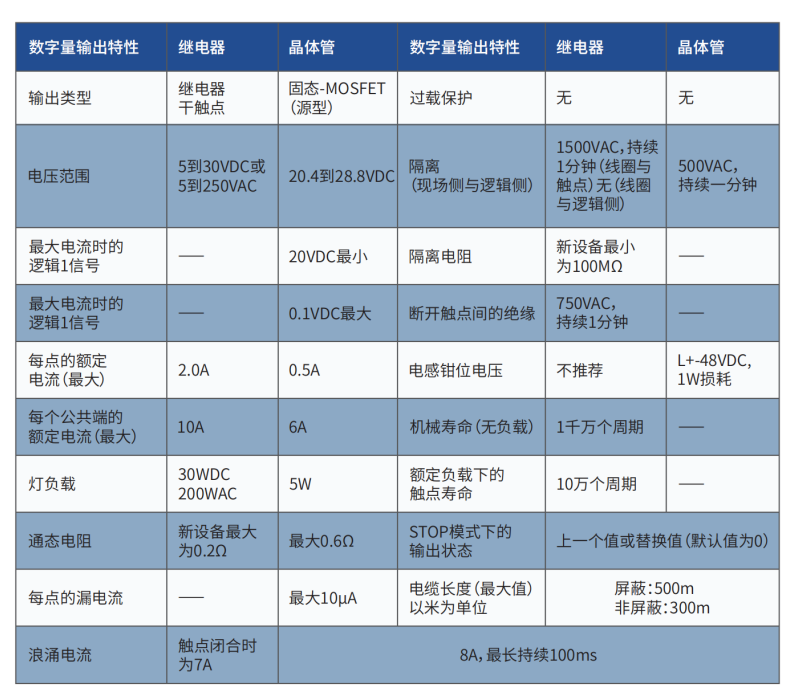

| 数字量输出特性 | |
| 数字量输出点数 | 16 点晶体管输出 |
| 输出类型 | 固态 - MOSFET，源型 |
| 输出电压范围 | 20.4~28.8V |
| 最大浪涌电流 | 8A，100ms |
| 逻辑 1 电平 | 最小 20V DC |
| 逻辑 0 电平（10K 负载） | 最大 0.1V DC |
| 单点额定最大电流 | 0.5A / 单点 |
| 现场侧与逻辑侧隔离电压 | 707V DC (型式测试) |
| 隔离组数 | 1 组 |
| 最大灯负载 | 5W |
| 接点接通电阻 | 最大 0.6Ω |
| 最大脉冲频率 | - |
| 抗干扰性能 | 1000Vp-p@2KHz |
| 绝缘强度 | 1000 Vac，20 mA，小于 1 分钟（电源端子和 FG 端子之间） |
| 绝缘电阻 | 500 Vdc 下，10 MΩ 以上 |
| 国际安全标准 | CE |
| 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ +60 °C |
| 工作湿度 | 10~90% RH（无凝露，湿球温度计温度 39°C 以下） |
| 存储湿度 | 10~90% RH（无凝露，湿球温度计温度 39°C 以下） |
| 抗振性能 | 符合 IEC/EN61131-2 标准5~9Hz：单振幅 3.5mm9~150Hz：恒定加速度 9.8m/s²X、Y、Z 轴各 10 次（共 100 分钟） |
| 抗冲击性能 | 符合 IEC/EN61131-2 标准，147m/s²，X、Y、Z 轴各 3 次 |
| 抗静电性能 | 接触式放电 ±6kV；非接触式放电 8kV符合 IEC/EN61000-4-2 3 级标准 |
| 外形尺寸（宽 × 高 × 深） | 45×100×75mm |
| 产品重量 | 210g |
