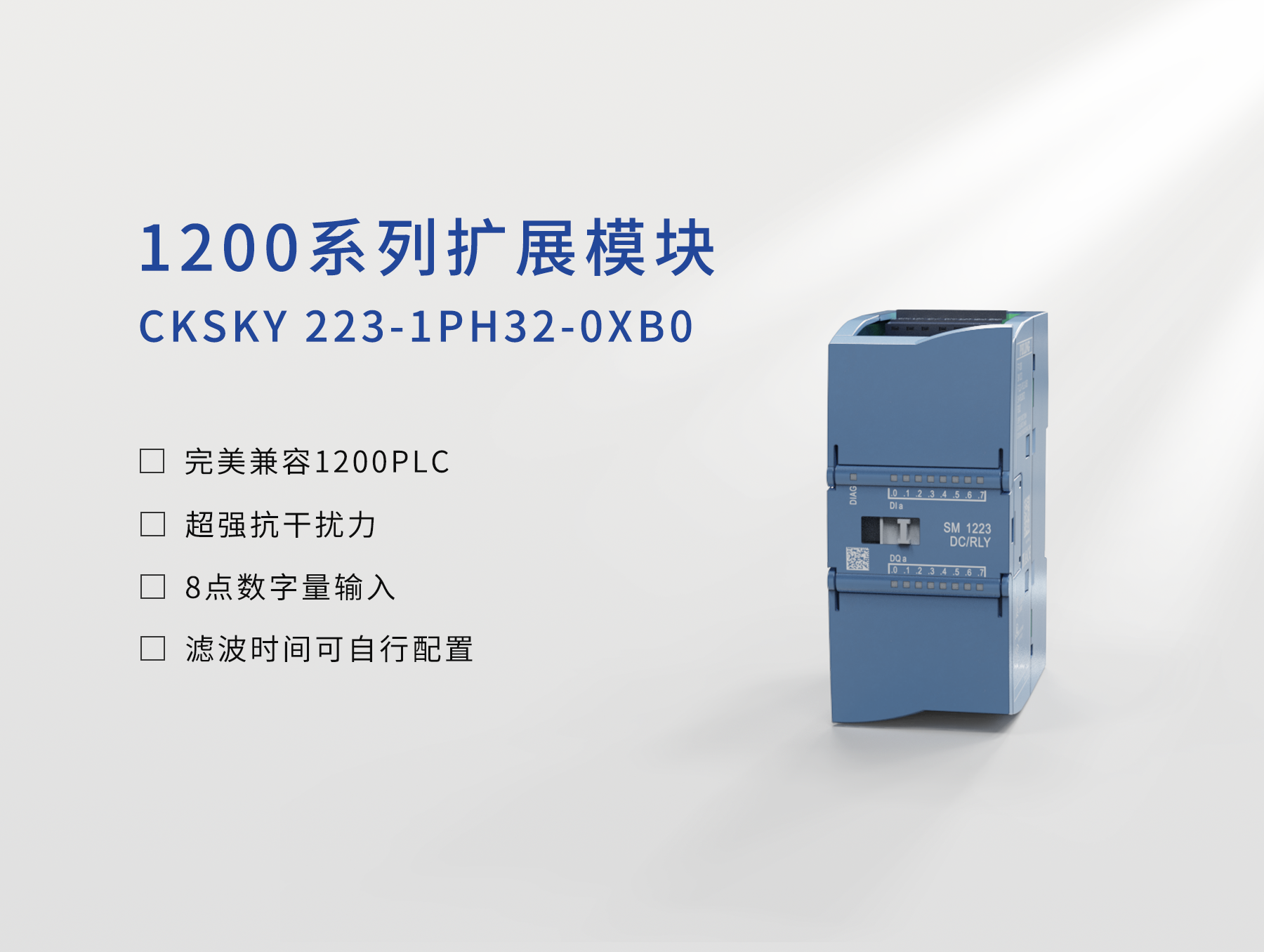

SM1223 数字量输入输出模块 DI8/DQ8,继电器

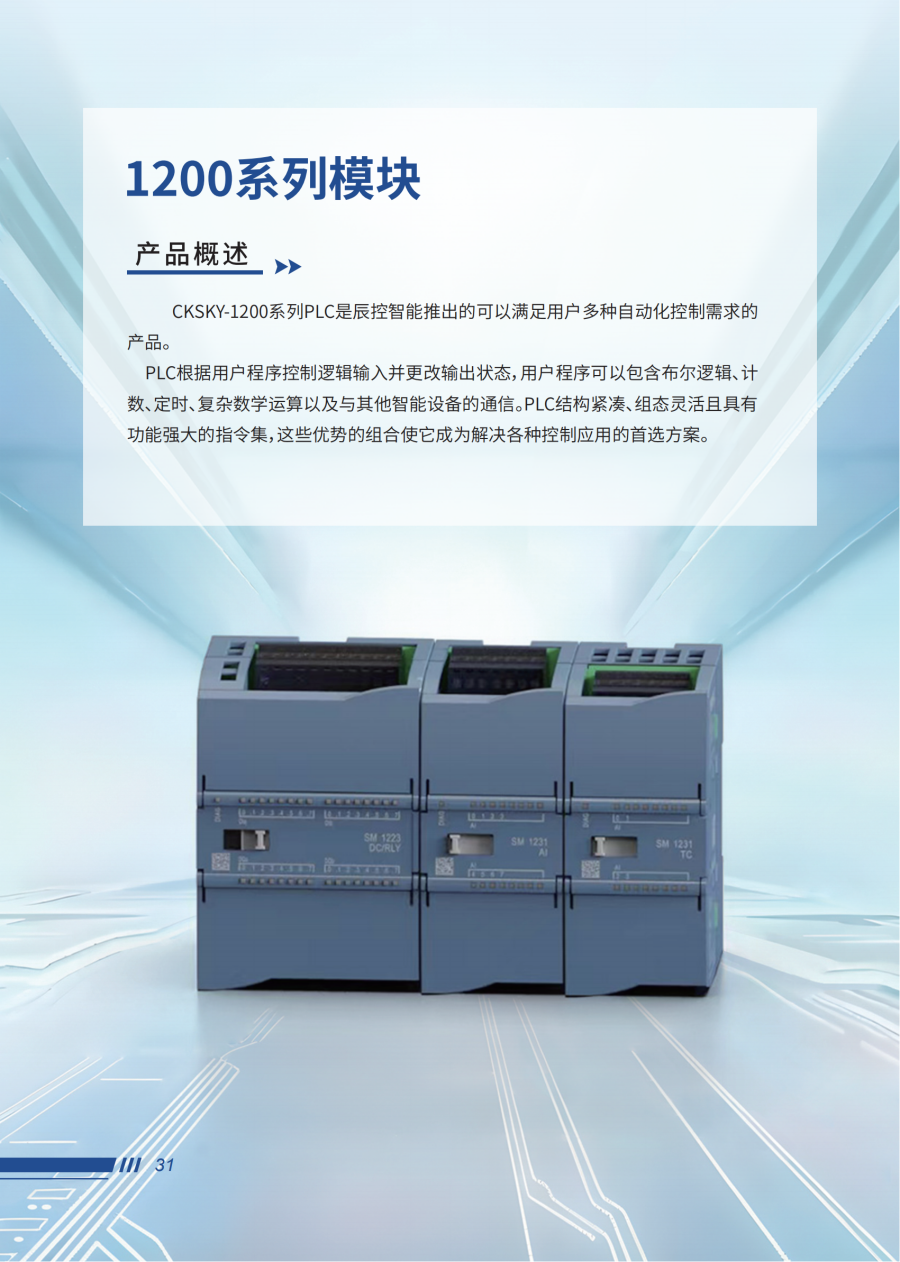

辰控智能 1200 系列 SM1223 模块，全面兼容博途 Portal 软件，支持直接组态、在线配置，上手便捷；
采用高阶强化电气隔离设计，实现背板总线与现场电源、IO 回路完全隔离，抗干扰能力强，显著提升系统运行稳定性与可靠性；
可与 S7-1200 系列 PLC 无缝适配、混合扩展，搭配全系列数字量、模拟量及通讯模块，轻松满足各类工业自动化复杂工况应用需求。
| 项目参数 | 规格说明 |
|---|---|
| 额定电压 | 24Vdc |
| 功耗 | 3W |
| 电流 | 150mA |
| 电流消耗（24V DC） | 输入 24V DC 时每点 4mA |
| ## 数字量输入特性 | |
| 数字量输入点数 | 8 点固定输入 |
| 输入类型 | PNP/NPN |
| 最大持续允许电压 | 30V DC |
| 浪涌电压 | 35VDC，0.5 秒 |
| 滤波时间 | 0.2、0.4、0.8、1.6、3.2、6.4 和 12.8mS |

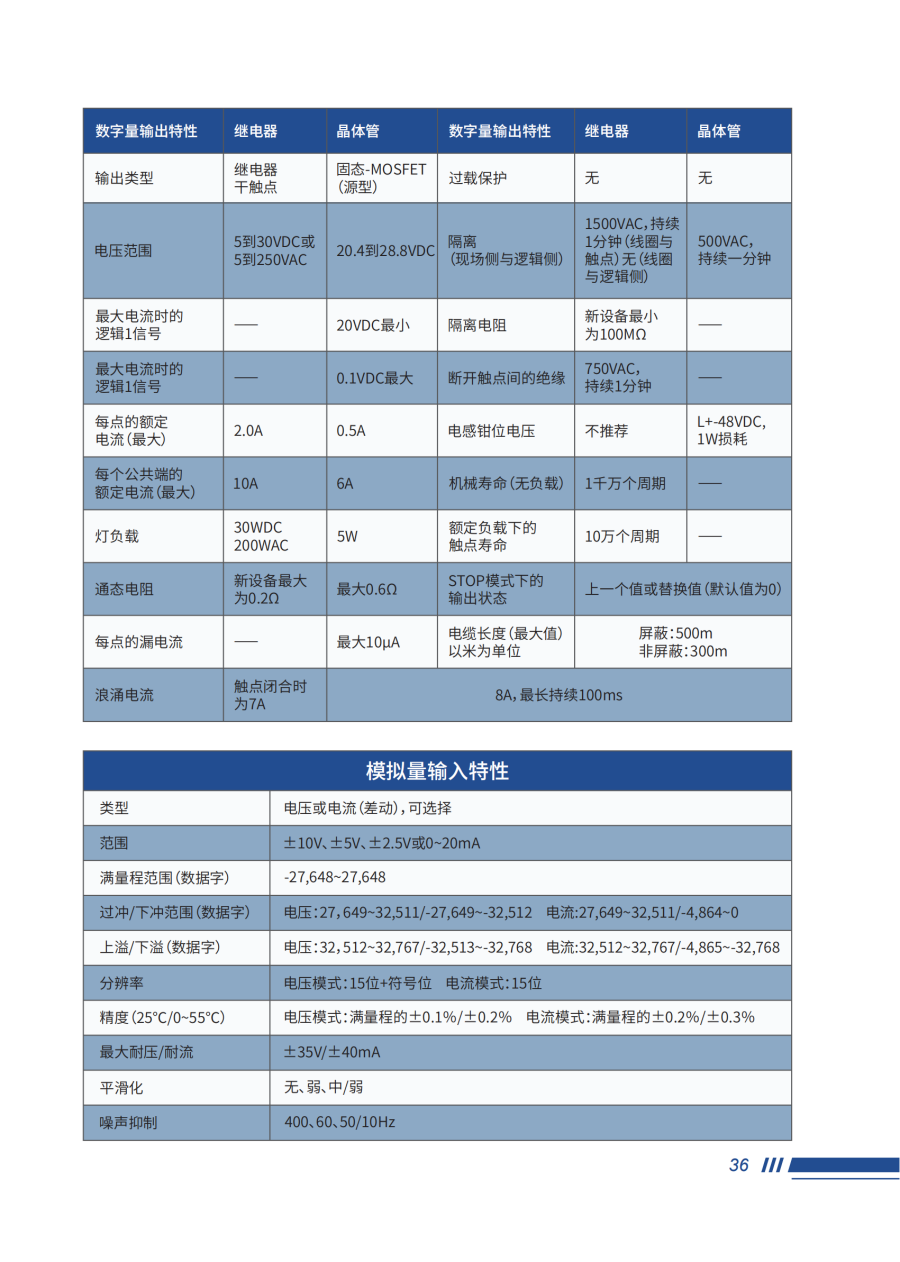

| ## 数字量输出特性 | |
| 数字量输出点数 | 8 继电器输出 |
| 输出类型 | 机械继电器 |
| 电压范围 | 20.4~28.8V |
| 浪涌电流（最大） | 8A，100ms |
| 逻辑 1 | 最小 20V DC |
| 逻辑 0（10K 负载） | 最大 0.1V DC |
| 每点额定电流（最大） | 0.5A / 单点 |
| 隔离（现场侧与逻辑侧） | 707V DC (型式测试) |
| 隔离组 | 1 |
| 灯负载 [最大] | 5W |
| 接通电阻 [接点] | 最大 0.6Ω |
| 脉冲频率 [最大] | - |
| 抗干扰性能 | 1000Vp‑p@2KHz |
| 绝缘强度 | 1,000 Vac，20 mA 小于 1 分钟 (电源端子和 FG 端子之间) |
| 绝缘电阻 | 500 Vdc, 10 MΩ 以上 |
| 国际安全标准 | CE |
| 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ +60 °C |
| 工作湿度 | 10~90% RH (无凝露，湿球温度计温度: 39°C 以下) |
| 存储湿度 | 10~90% RH (无凝露，湿球温度计温度: 39°C 以下) |
| 抗振性能 | 符合 IEC/EN61131‑2 标 准5~9Hz 单振幅：3.5mm 9~150Hz 恒定加速度：9.8m/s² X、Y、Z 轴各 10 次 (100 分钟) |
| 抗冲击性能 | 符合 IEC/EN61131‑2 标准，147m/s²，X、Y、Z 轴各 3 次 |
| 抗静电性能 | 接触式放电 ±6kV非接触式放电：8kV (符合 IEC/EN61000‑4‑2，3 级标准) |
| 尺寸（WHD） | 45 100 75mm |
| 重量 | 210g |
