典型应用
技术参数

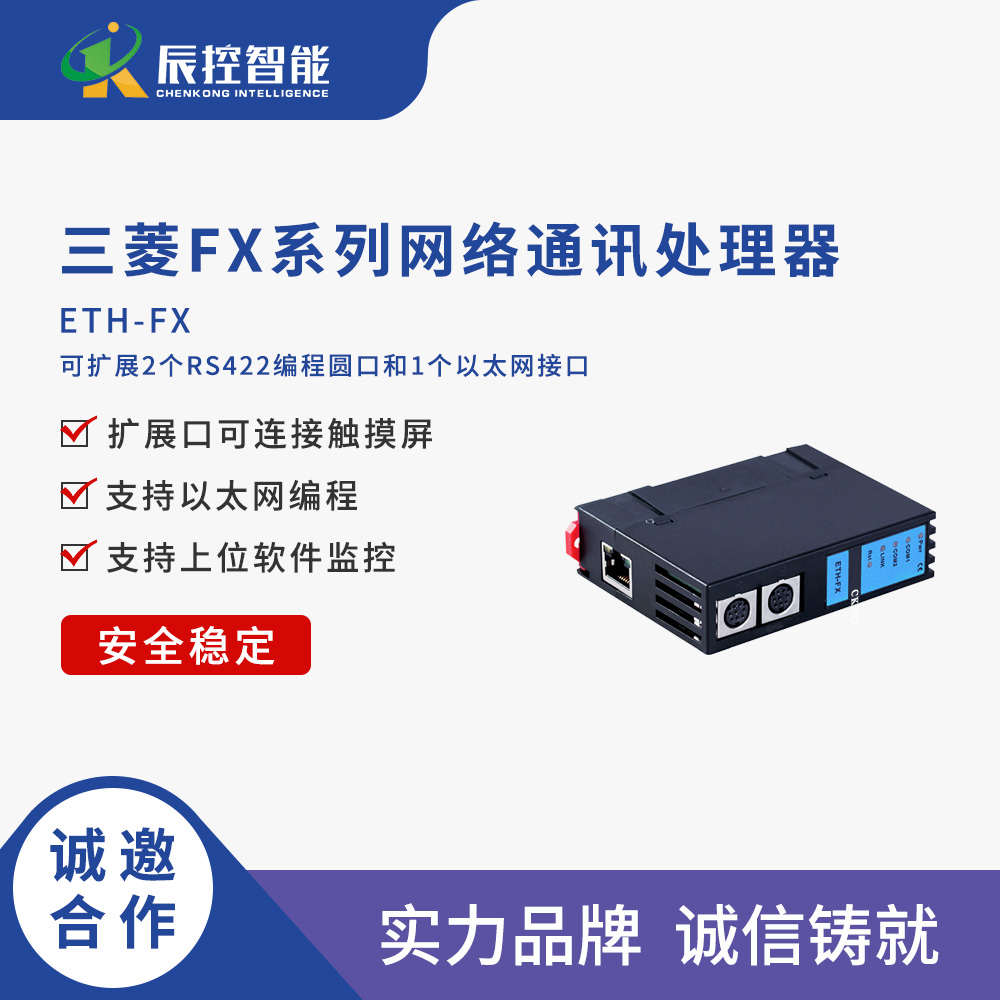

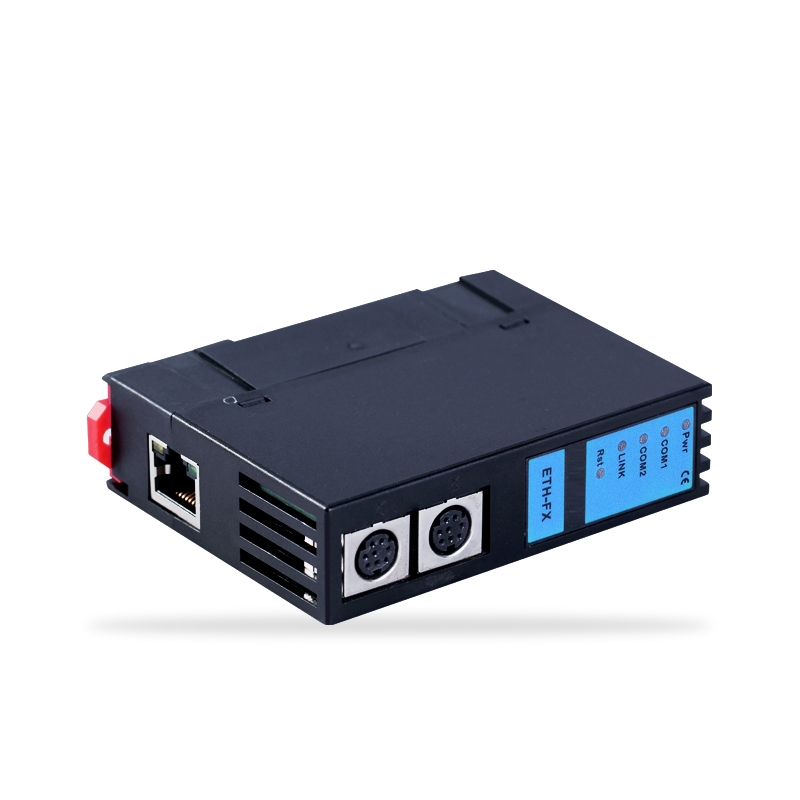

产品型号 | ETH-FX | FX-3COM |
描述 | 三菱FX系列PLC以太网通讯处理器 | 三菱FX系列PLC扩3个圆口 |
颜色 | 金属黑 | |
状态显示 | Pwr，COM1，COM2，Link（以太网） | Pwr，PLC，HMI1，HMI2 （圆口） |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 | IEEE 802.3兼容，Link/Active，线序自适应 RJ45母插座 10/100Mbps MELSOFT、MC 6 | 无 |
X1接口（连PLC） 接口类型 传输速率 协议支持 | RS422 MD8通讯母口 9.6K、19.2K、38.4K、115.2Kbps FX编程口 | RS422 MD8通讯母口 |
X2接口（连HMI） 接口类型 传输速率 协议支持 | RS422 MD8通讯母口 9.6K、19.2K、38.4K、115.2Kbps FX编程口 | RS422 MD8通讯母口 9.6K、19.2K、38.4K、115.2Kbps FX编程口 |
X3接口（连HMI） 接口类型 传输速率 协议支持 | 无 | RS422 MD8通讯母口 9.6K、19.2K、38.4K、115.2Kbps FX编程口 |
编程软件 组态软件 OPC软件 | GX Works2 昆仑通态、组态王、三维力控等 KepWare OPC（MC协议） | GX Works2 昆仑通态、组态王、三维力控等 KepWare OPC（编程口协议） |
诊断和参数设置 | IE浏览器或BCDevice搜索工具 | 无 |
供电方式 电压类型 | FX通讯口直接取电（附件含一根0.6米通讯电缆）或外接24VDC | |
工作温度 | 0~60℃ | |
工作湿度 | 90%非凝露 | |
安装方式 | 35mm导轨安装 | |
认证 | CE认证 | |
尺寸（L*W*H） | 90*24*65mm | |
重量 | 120g | |
