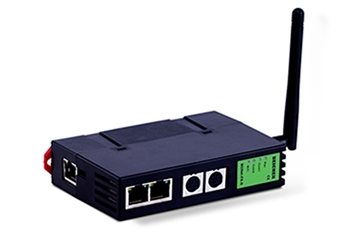

ENET-FX-S

发布时间:2023-11-09人气:24
  • ENET-FX-S用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川、维控等PLC以太网数据采集,非常方便构建生产管理系统。模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行PLC编程、数据采集。

ENET-FX-S功能

1、安装在35mm的导轨上,无需外接电源。COM1口连FXS8编程通讯口,COM2扩展口用于触摸屏通讯。

2、通过WEB服务器或配置诊断工具Device均可对设备进行参数设置和运行诊断。

3、对FX编程通讯口波特率自动调节,可以适应大数据量通讯的需求。

4、集成WiFi功能,支持AP模式、STA模式和AP+STA模式。

5、通过WiFi可进行PLC编程、数据采集。

6、支持MELSOFT产品(GX Works2GX Developer等)的以太网通信。

7、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIXINTOUCHKepWare OPC服务器等)访问。

8、集成ModbusTCP服务器,支持FC1FC2FC3FC5FC6FC16Modbus数据区自动映射至FX数据区。

9、采用MC通信协议,皆可实现高级语言(如VBVCC#等)编程,实现与三菱FX的数据通讯,方便开发生产管理系。

10、支持OPC通道的SCADA(上位组态软件)以OPC方式与FX通讯。

11、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式,支持32个上位机的连接。

12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

典型应用

技术参数

产品型号

ENET-FX-S

描述

三菱FX系列PLC以太网通讯处理器

颜色

金属黑

状态显示

PwrCom1Com2WiFi

以太网接口

接口类型

输出速率

协议支持

TCP连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

MELSOFTMCModbusTCP

最大32

WiFi接口

接口类型

发射功率

接收灵敏度

无线类型

安全机制

协议支持

连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)-74dBm(802.11g)-72dBm(802.11n)

Station/AP模式

WPA-PSK/WPA2-PSK/WEP

MELSOFTMCModbusTCP

最大32

X1接口(PLC)

接口类型

传输速率

协议支持

RS422

MD8通讯母口

9.6K19.2K38.4K57.6K115.2K

FX编程口

X2接口(HMI)

接口类型

输出速率

协议支持

RS422

MD8通讯母口

9.6K19.2K38.4K57.6K115.2K

FX编程口

编程软件

组态软件

OPC软件

GX Work2GX Developer

WinCC、昆仑通态、组态王、力控、杰控、IFIXINTOUCH

KepwareOPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188BCDevice

供电方式

电压类型

FX编程口取电/外接24V

24VDC/100mA

工作温度

0~60

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
