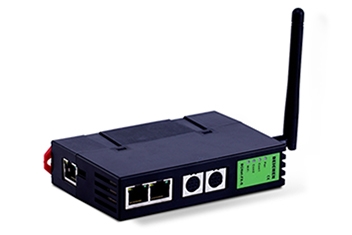

ENET-Q-S功能
1、安装在35mm的导轨上,无需外接电源。COM1口连Q的MD6编程通讯口,COM2扩展口用于触摸屏通讯。
2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。
3、对Q编程通讯口波特率自动调节,可以适应大数据量通讯的需求。
4、集成WiFi功能,支持AP模式、STA模式和AP+STA模式。
5、通过WiFi可进行PLC编程、数据采集。
6、支持MELSOFT产品(GX Works2、GX Developer等)的以太网通信。
7、支持上位机MC以太网协议(MELSEC Communication Protocol)通信,支持上位软件(组态王、MCGS、力控、IFIX、INTOUCH、KepWare OPC服务器等)访问。
8、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至Q数据区。
9、采用MC通信协议、ModbusTCP,皆可实现高级语言(如VB、VC、C#等)编程,实现与三菱Q的数据通讯,方便开发生产管理系统。
10、支持OPC通道的SCADA(上位组态软件)以OPC方式与Q通讯。
11、可同时实现MELSOFT连接、MC协议连接、ModbusTCP连接方式,支持32个上位机的连接。
12、支持用户侧通过以太网实现固件更新,一次购买,永久升级。
典型应用
技术参数
产品型号 | ENET-Q-S |
描述 | 三菱Q系列PLC以太网通讯处理器 |
颜色 | 金属黑 |
状态显示 | Pwr,Com1,Com2,WiFi |
以太网接口 接口类型 输出速率 协议支持 TCP连接数 | Link/Active指示灯,自动极性交叉 RJ45母插座 10/100Mbps MELSOFT、MC、ModbusTCP 最大32个 |
WiFi接口 接口类型 发射功率 接收灵敏度 无线类型 安全机制 协议支持 连接数 | 802.11 b/g/n 2.4G-2.5G 外置高增益天线 +26dBm(MAX,2.4G 802.11b/g/n) -89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n) Station/AP模式 WPA-PSK/WPA2-PSK/WEP MELSOFT、MC、ModbusTCP 最大32个 |
X1接口(连PLC) 接口类型 传输速率 协议支持 | RS232 MD6通讯母口 9.6K、19.2K、38.4K、57.6K、115.2K Q编程口 |
X2接口(连HMI) 接口类型 输出速率 协议支持 | RS232 MD6通讯母口 9.6K、19.2K、38.4K、57.6K、115.2K Q编程口 |
编程软件 组态软件 OPC软件 | GX Work2、GX Developer WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等 KepwareOPC |
诊断和参数设置工具 | IE浏览器,默认192.168.1.188、BCDevice |
供电方式 电压类型 | Q编程口取电/外接24V 24VDC/100mA |
工作温度 | 0~60℃ |
工作湿度 | 95%非凝露 |
电磁兼容性 | 2014/30/EU |
认证 | CE认证 |
尺寸(L*W*H) | 115*27*75mm |
重量 | 150g |
