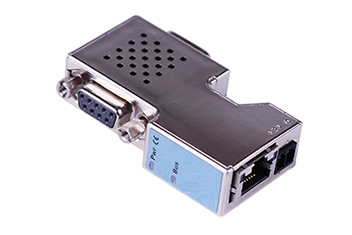

ENET-S7300 Plus功能
适用于西门子S7-200/300/400
支持西门子STEP7和博途
兼容西门子S7TCP协议
网口支持ModbusTCP服务器和客户机功能

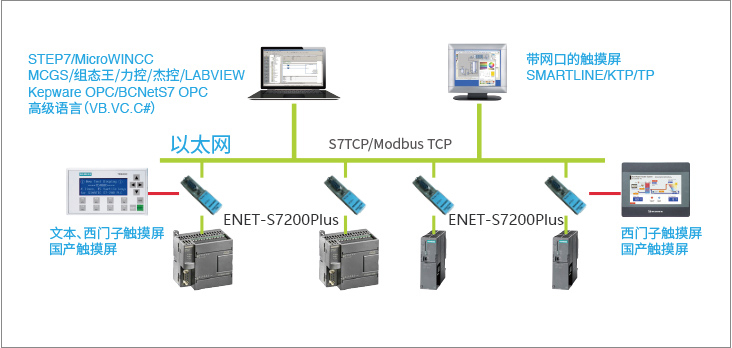

支持上位SCADA和OPC通讯
支持高级语言编程
网口支持与SIMATIC S7控制器和处理器的以太网通讯
高性能磁耦隔离
大容量TVS管对电源瞬时脉冲的抑制
型号分类:
ENET-S7300Plus 直通型,扩展的九针母口,支持MPI/DP多主站通讯,可以连接触摸屏和主站。

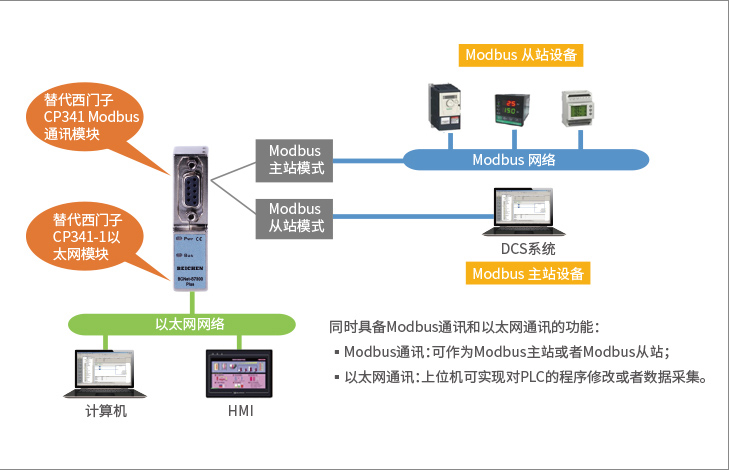

ENET-S7300Plus 桥接型,扩展的九针母口,支持ModbusRTU的主从站功能。

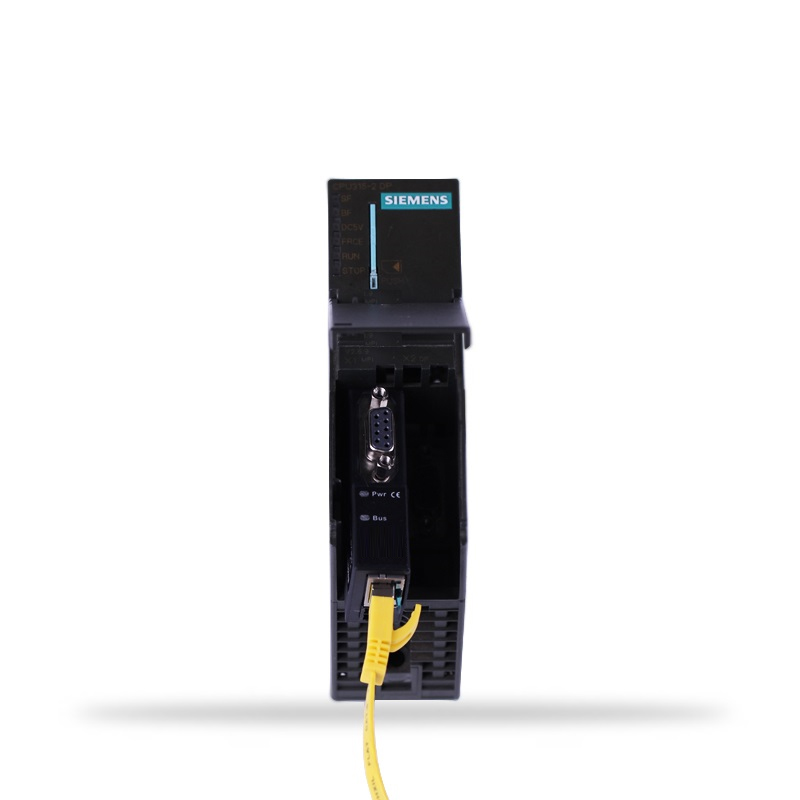

ENET-S7300 Plus模块安装
ENET-S7300 Plus桥接型
ENET-S7300 Plus直通型
技术参数
产品型号 | ENET-S7300 Plus |
描述 | 西门子S7-200/300/400以太网通讯处理器 |
颜色 | 金属银 |
状态显示 | Pwr,Bus |
以太网接口 接口类型 传输速率 协议支持 TCP连接数 | Link/Active指示灯,线序自适应 RJ45母插座 10/100Mbps 西门子S7TCP、ModbusTCP、OPC、TCP/IP协议开放 最大32 |
S7接口 接口类型 传输速率 协议支持 | RS485 DSUB九针公 9.6K、19.2K、187.5K、500K、1.5M、6M,波特率自适应 PPI/MPI/PROFIBUS |
人机接口 接口类型 传输速率 协议支持 人机类型 | RS485 DSUB九针母 9.6K、19.2K、187.5K、500K、1.5M、6M S7多主站协议 西门子、MCGS、威纶、台达、步科等 |
编程软件 组态软件 OPC软件 | MicroWIN、STEP7、博途 WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、ENETS7 OPC |
诊断和参数设置工具 | IE浏览器,默认192.168.1.188、BCDevice |
供电方式 电压类型 | PLC通讯口直接取电 24VDC/100mA |
工作温度 | 0~60℃ |
工作湿度 | 95%非凝露 |
安装方式 | 即插即用 |
电磁兼容性 | 2014/30/EU |
认证 | CE认证 |
尺寸(L*W*H) | 65*30*17mm |
重量 | 60g |
