ETH‐S7300 在博图中的应用

发布时间:2019-08-23人气:92

1. 新建项目

2.双击添加新设备


3.选择控制器,在下拉列表中选择“SIMATIC S7 300”‐“CPU”,选择你实际连接PLC 的型号,点击确定

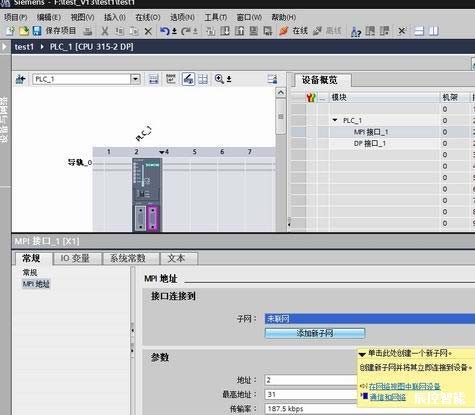

4.双 PLC “MPI 接口_1”,对 MPI 口进行配置,单击添加新子网


5. 将自动生成“MPI_1”网络,地址请保持和实际 PLC MPI 地址一致,默认为 2

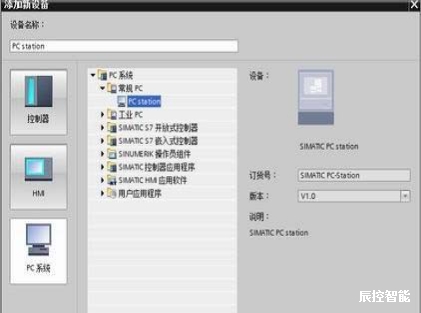

6.继续添加新设备,选择“PC 系统,在下拉菜单中选择常规 PC”‐“PC station”,单击确定

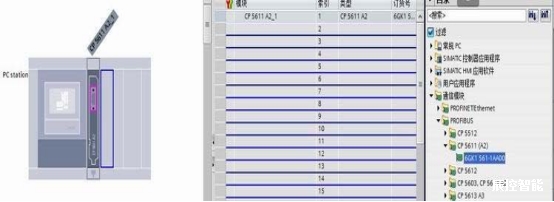

7.选择通信模块”‐“PROFIBUS”‐“CP5611(A2)”,将其拖到 PC station  1 号槽。


8.双击“CP 5611 A2_1”,对其进行配置,接口类型选择“MPI”,在子网中选择“MPI_1”,”地址

默认生成 3(防止与其他的 MPI 站地址重复)

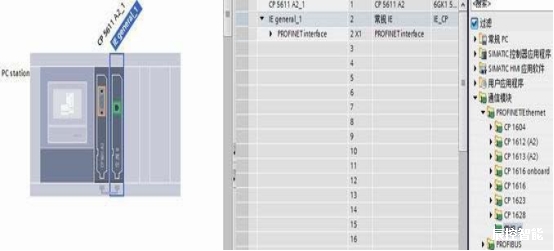

9.选择通信模块“‐”PROFINET/Ethernet”‐“常规 IE”,将其拖到 PC station  2 号槽。

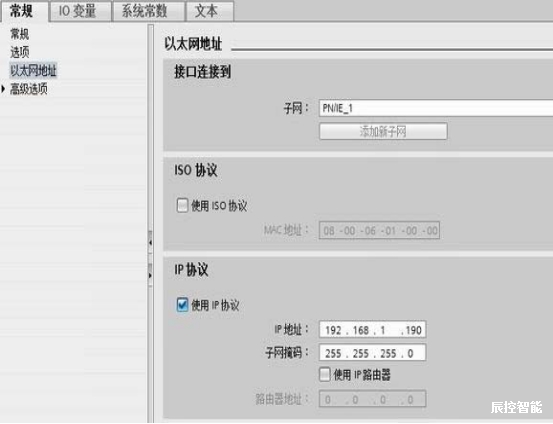

10. 双击”IE general_1”,对其进行配置,点击添加新子网,自动生成”PN/IE”,在”IP”子网掩码填入ETH‐S7 模块相对应的”IP”子网掩码

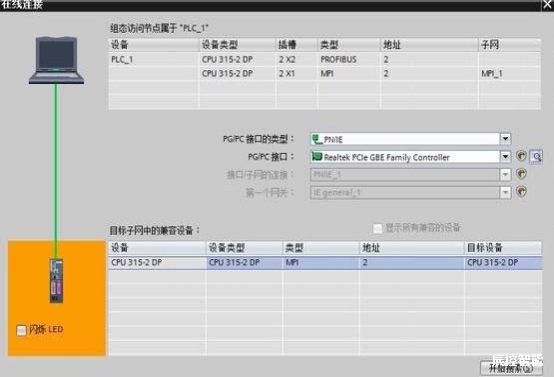

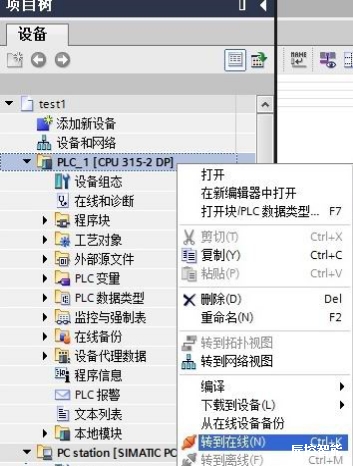

11.右击“PLC“,选择转到在线,在弹出的对话框中,“PG/PC 接口类型选择”PN/IE”,”PG/PC” 选择网卡,点击重新搜索,即可搜索到相应的PLC,点击转至在线

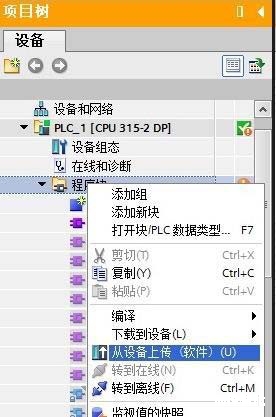

12. 右击程序块,选择从设备上传(软件)”,即可对PLC 的程序进行上载。


13. 下载和监控不在累述。
