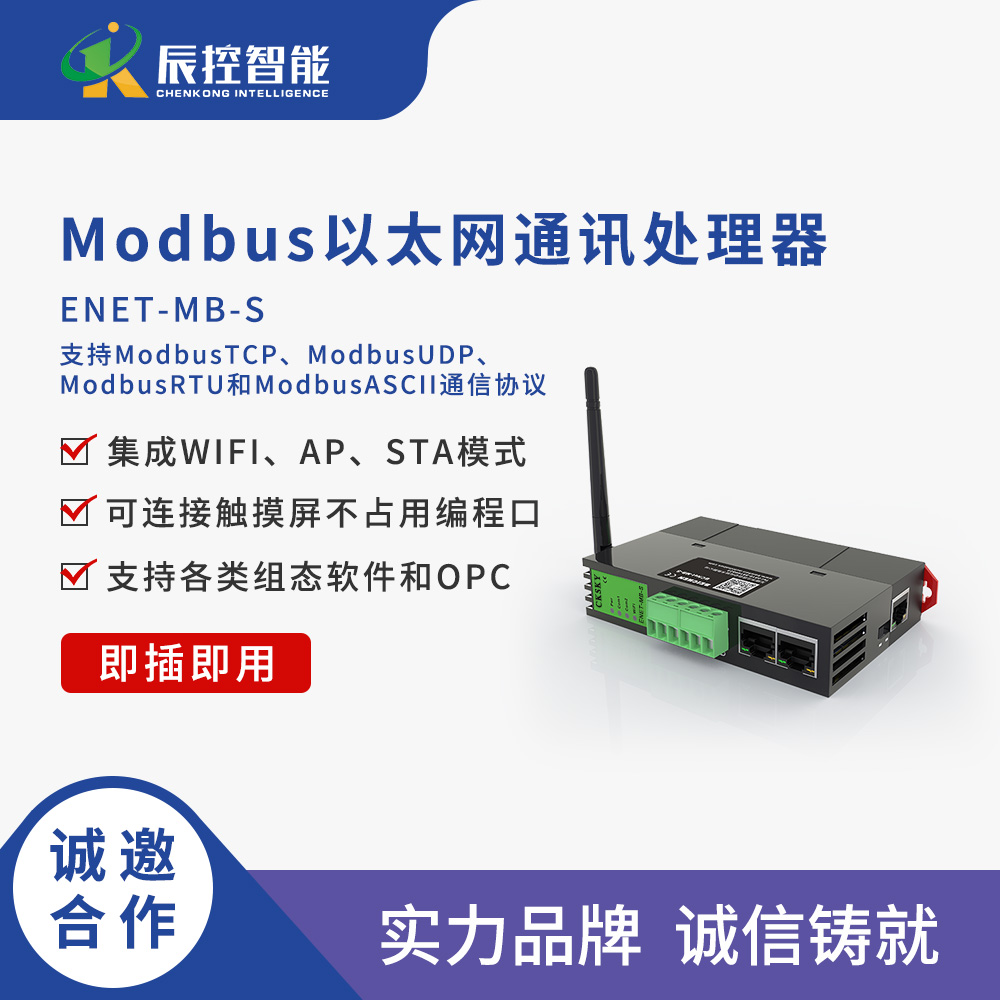

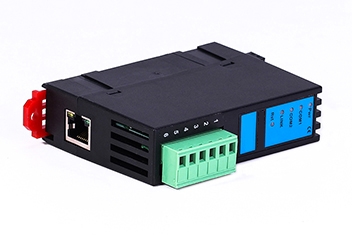

ENET-MB-S

发布时间:2023-11-09人气:0
  • ENET-MB-S用于ModbusASCII/RTU设备(仪表、变频器、PLC等)的以太网数据采集,模块集成WiFi功能,支持AP模式、STA模式和AP+STA模式,带胶棒和磁吸天线,方便构建WiFi网络,直接通过WiFi进行ModbusASCII/RTU设备编程、数据采集。

ENET-MB-S功能

1、安装在35mm的导轨上,无需外接电源。COM1口连设备的RS485接口,COM2扩展口用于Modbus主站通讯。

2、通过WEB服务器或配置诊断工具BCDevice均可对设备进行参数设置和运行诊断。

3、适合ModbusASCII/RTU的网络化升级,可通过支持ModbusTCP的上位机组态软件,直接读取设备的数据。

4、集成WiFi功能,支持AP模式、STA模式和AP+STA模式。

5、通过WiFi或以太网都可进行RS485/RS232设备数据采集。

6、支持异步不间断的ModbusTCP访问方式,区别于传统的主从应答式半双工方式,提供更高效的数据访问。即客户端的ModbusTCP请求无需等待设备的回复,即可同时发送多条ModbusTCP请求,模块会自动异步回复响应帧。

7、支持ModbusTCPModbusUDPModbusRTUModbusASCII通信协议,支持各类组态软件和OPC,通过Modbus协议访问设备数据。

8、采用ModbusTCP/UDP,可实现高级语言(如VBVCC#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

9、支持32ModbusTCP客户端连接。

10、支持用户侧通过以太网实现固件更新,一次购买,永久升级。

典型应用

技术参数

产品型号

ENET-MB-S

描述

Modbus以太网通讯处理器

颜色

金属黑

状态显示

PwrCom1Com2WiFi

以太网接口

接口类型

输出速率

协议支持

TCP连接数

Link/Active指示灯,自动极性交叉

RJ45母插座

10/100Mbps

ModbusTCPModbusUDP

最大32

WiFi接口

接口类型

发射功率

接收灵敏度

无线类型

安全机制

协议支持

TCP连接数

802.11 b/g/n 2.4G-2.5G

外置高增益天线

+26dBm(MAX,2.4G 802.11b/g/n)

-89dBm(802.11b)-74dBm(802.11g)-72dBm(802.11n)

Station/AP模式

WPA-PSK/WPA2-PSK/WEP

ModbusTCPModbusUDP

最大32

X1接口(PLC)

接口类型

传输速率

协议支持

RS485

端子

9.6K19.2K38.4K57.6K115.2K

ModbusRTUModbusASCII

X2接口(HMI)

接口类型

输出速率

协议支持

RS485

端子

9.6K19.2K38.4K57.6K115.2K

ModbusRTUModbusASCII

组态软件

OPC软件

WinCC、昆仑通态、组态王、力控、杰控、IFIXINTOUCH

KepwareOPC

诊断和参数设置工具

IE浏览器,默认192.168.1.188BCDevice

供电方式

电压类型

外接24V

24VDC/100mA

工作温度

0~60

工作湿度

95%非凝露

电磁兼容性

2014/30/EU

认证

CE认证

尺寸(L*W*H)

115*27*75mm

重量

150g
