ENET-MIT

发布时间:2023-11-09人气:6

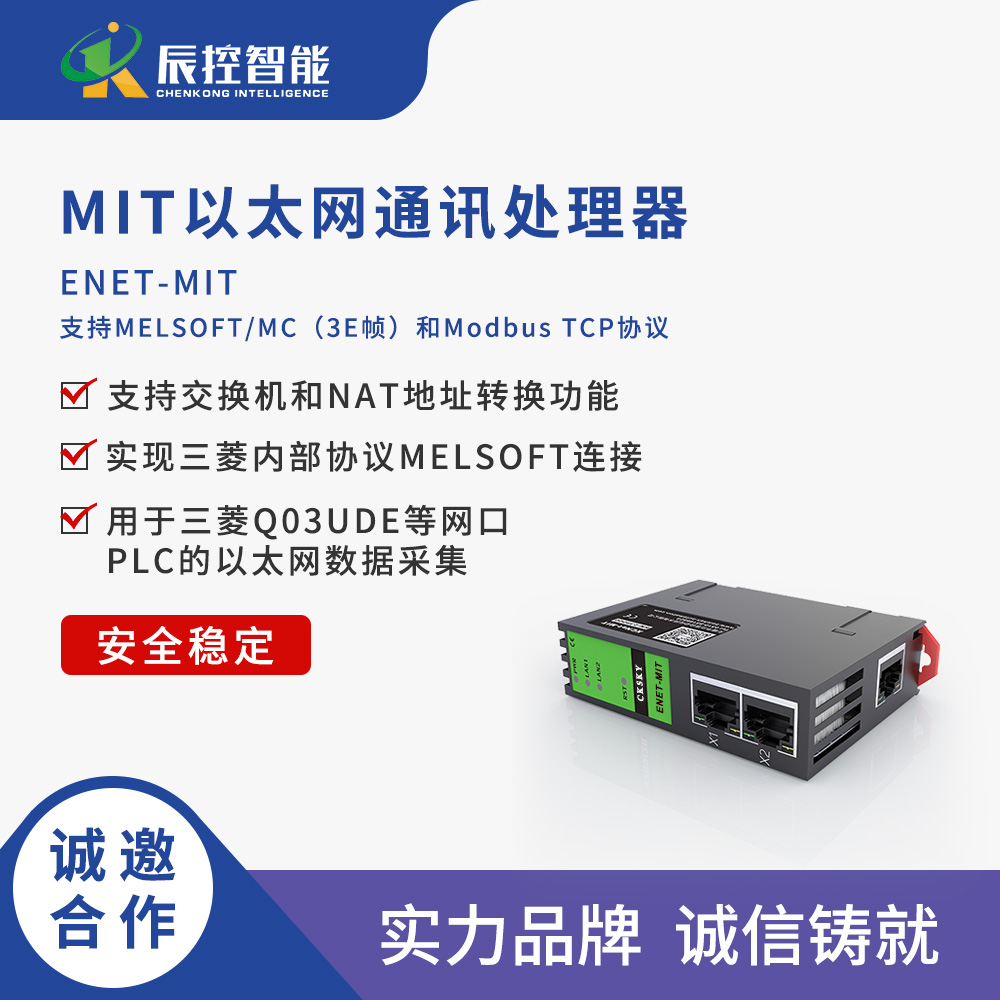

  • ENET-MIT是一款高性能协议转换网关,用于三菱Q03UDE、Q03UDV、L系列等网口PLC的以太网数据采集,非常方便构建生产管理系统。 ENET-MIT具备LAN1、LAN2两个物理性接口,可将LAN1口所连接PLC的IP地址和端口号,映射到LAN2口的任意IP和端口号。

ENET-MIT功能:

1、安装在35mm的导轨上,LAN1为双端口的RJ45,具备交换机功能,此端口连接PLCLAN2为单端口RJ45,可以连接触摸板或上位机系统;ENET-MIT外接24VDC电源供电。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断;也可以通过BCDevice工具进行配置;可以任意从LAN1LAN2口进行配置。

3、实现三菱内部协议MELSOFT连接,可将MELSOFT协议映射成LAN2口的ModbusTCPMC3E帧)服务器,可在不配置三菱PLC的情况下,实现ModbusTCPMC(3E)协议连接。

4、实现NAT功能,将LAN1口所连接PLCIP地址和端口号,映射到LAN2口的任意IP和端口号。

5LAN2口可支持ModbusTCP服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的ModbusTCP服务器;Modbus和三菱PLC内部软元件的映射关系可自由编辑。

6LAN2口可支持MC3E帧)协议服务器功能,可以将MELSOFT连接的PLC映射成LAN2口的MC3E帧)协议服务器,方便OPC使用三菱以太网驱动功能。

7LAN2口最多可支持32个上位机访问。

8、采用三菱MC3E帧)协议或者ModbusTCP的方式,皆可实现高级语言(如VBVCC#等)编程,实现与PLC的数据通讯,方便开发生产管理系统。

9、支持OPC通道的SCADA(上位组态软件)以OPC方式与PLC通讯。

10、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

典型应用:

技术参数:

产品型号

ENET-MIT

描述

三菱Q系列PLC以太网通讯处理器

颜色

金属黑

状态显示

PwrLAN1LAN2

以太网接口

接口类型

传输速率

协议支持

TCP连接数

IEEE 802.3兼容,Link/Active指示灯,线序自适应,支持Auto-MDIX

RJ45母插座

10/100Mbps

MELSOFTModbusTCPMC(3E)

32

LAN1接口(连PLC

接口类型

传输速率

协议支持

Ethernet

RJ45*2

10/100M

TCP/IPMELSOFT

LAN2 接口(连上位)

接口类型

传输速率

协议支持

Ethernet

RJ45*1

10/100M

TCP/IPModbusTCPMC(3E)

编程软件

组态软件

OPC 软件

GX Works2GX Devleper

昆仑通态、组态王、三维力控等

KepWare OPC

诊断和参数设置

IE浏览器,默认192.168.2.188(LAN1)、默认192.168.1.188(LAN2)

BCDevice搜索配置工具

供电方式

电压类型

外接 24VDC

24VDC/100mA

工作温度

0~60

工作湿度

90%非凝露

安装方式

35mm导轨安装

电磁兼容性

2014/30/EU

RoSH生产

抗震动

4.5mm/30Hz/10Min

ESD

6KV

出厂老化

60度老化箱运行168小时,通断电50000万次

通讯稳定性

持续30天与PLC不间断通讯,1亿3千万次通讯0错误

认证

CE认证

尺寸(L*W*H

90*24*65mm

重量

120g
