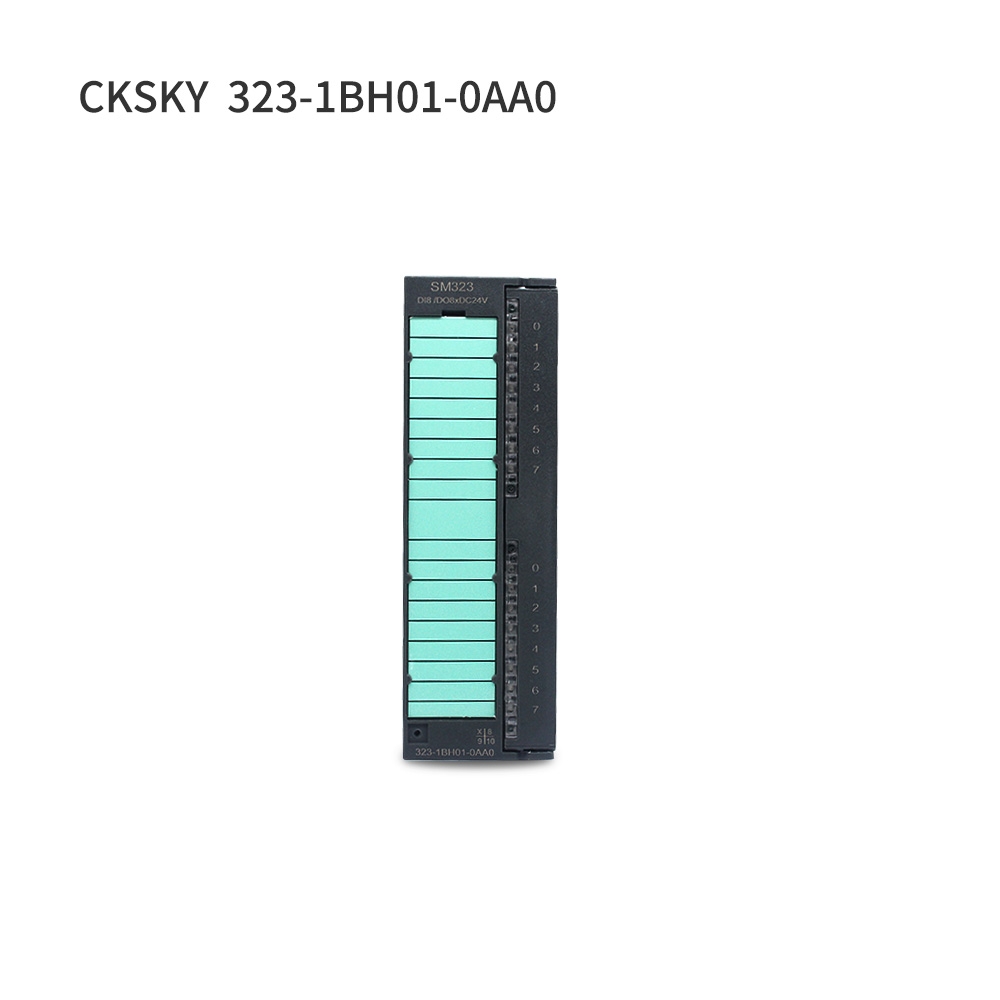

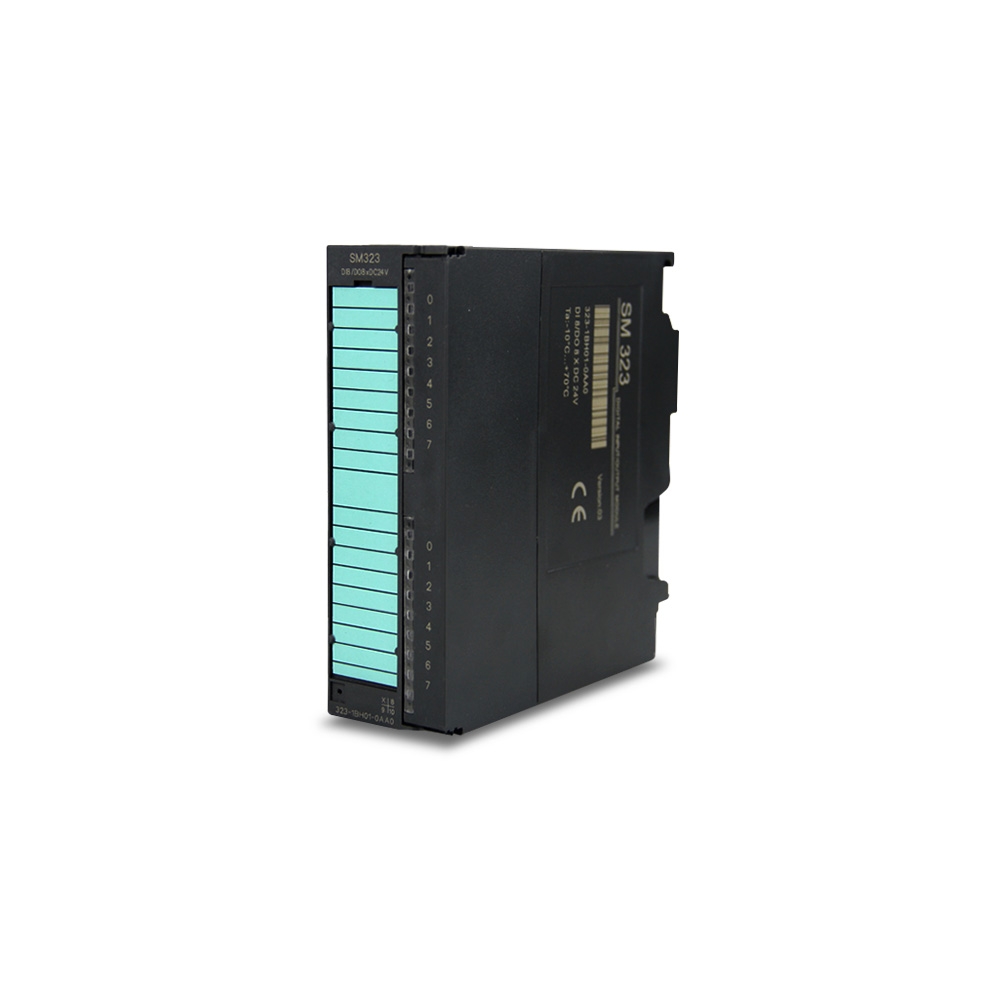

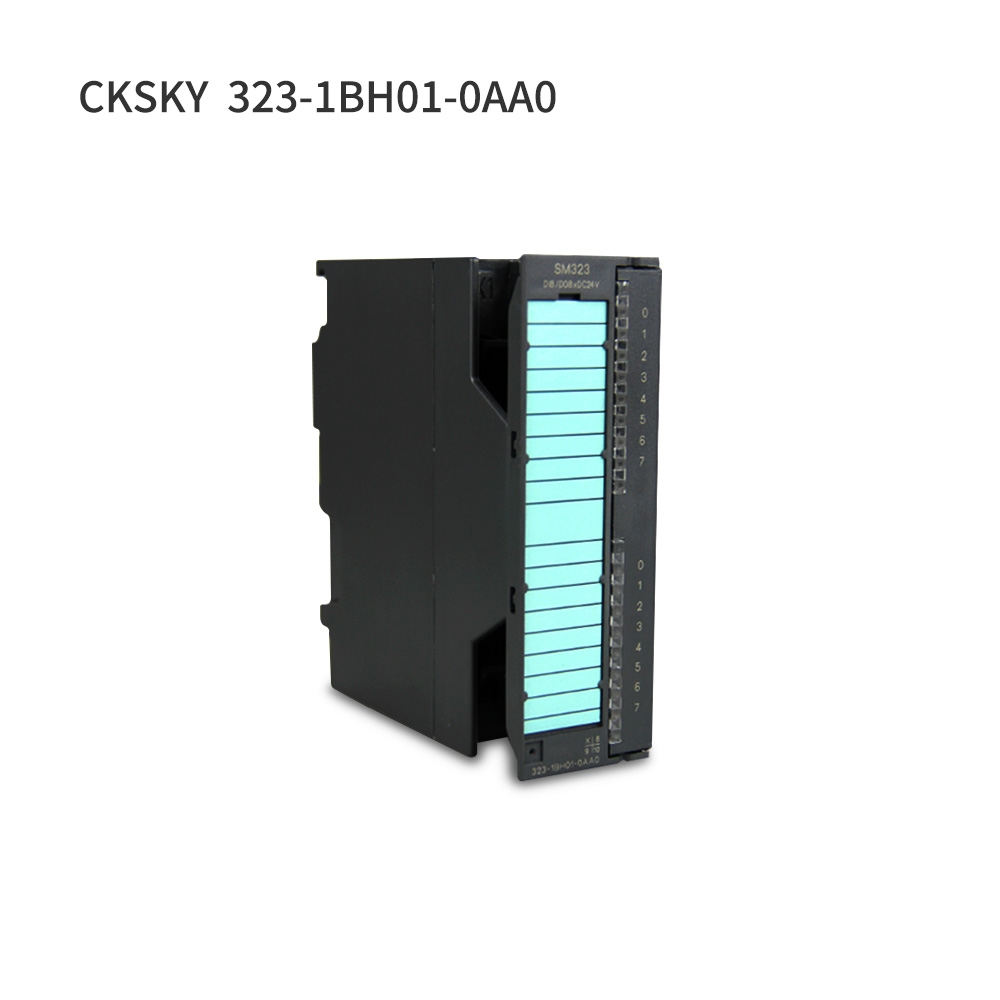

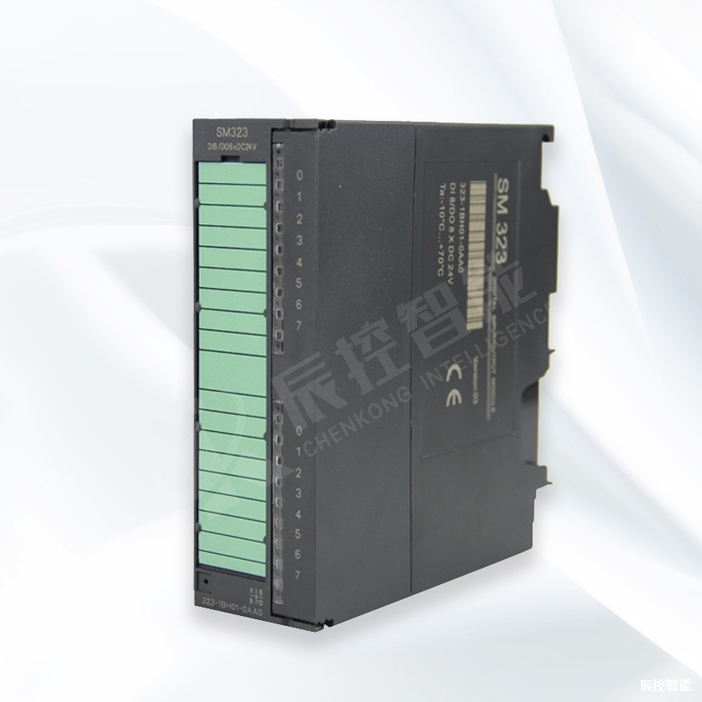

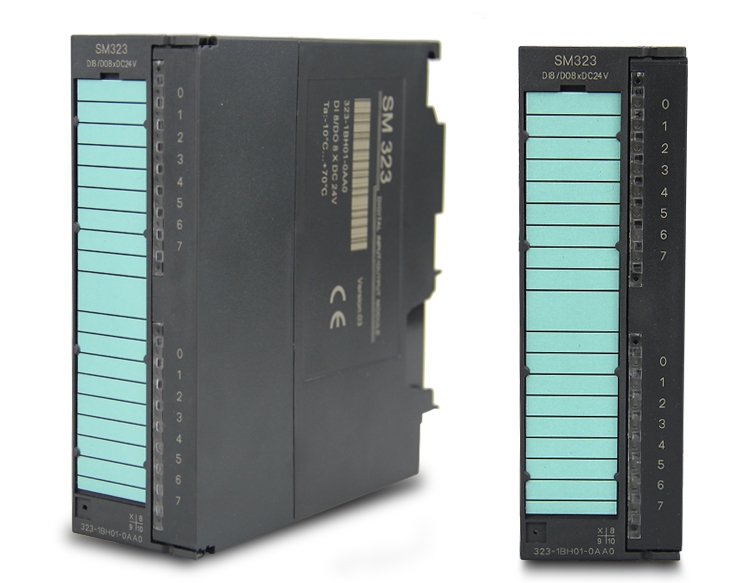

订货号：CKS7 323-1BH01-0AA0
8点数字量输入/8点输出，24V DC；
晶体管输出。
抗干扰性能强，性能稳定。
技术参数
电源损耗 | •从背板总路线消耗电流 | 90mA |
•总功耗 | 6.5W | |
输入特性 | ||
数字量输入点数 | 8 | |
输入电压 | •额定值 | 24V DC |
•“0”信号 | -30V~5V DC | |
•“1”信号 | 13~30V DC | |
输入电流 | 7mA | |
输入延时 | •从0到1，最小 | 1.2~4.8ms |
•从1到0，最小 | 1.2~4.8ms | |
输入类型 | 漏型 | |
输出特性 | ||
数字量输出点数 | 8 | |
输出短路保护 | 有，电子式 | |
导致电路中断的电压极限 | L+（-53V） | |
最大灯负载 | 5W | |
输出电压：“1”信号 | 最小L+（-0.8V） | |
输出电流：“1”信号 | 0.5A | |
隔离 | •通道与背板总线之间 | 有 |
•每组通道之间 | 有 | |
电缆长度：屏蔽/非屏蔽 | 1000/600m | |
前连接器 | 20针 | |
尺寸（长 X 宽 X 高） | 40×125×120 | |
