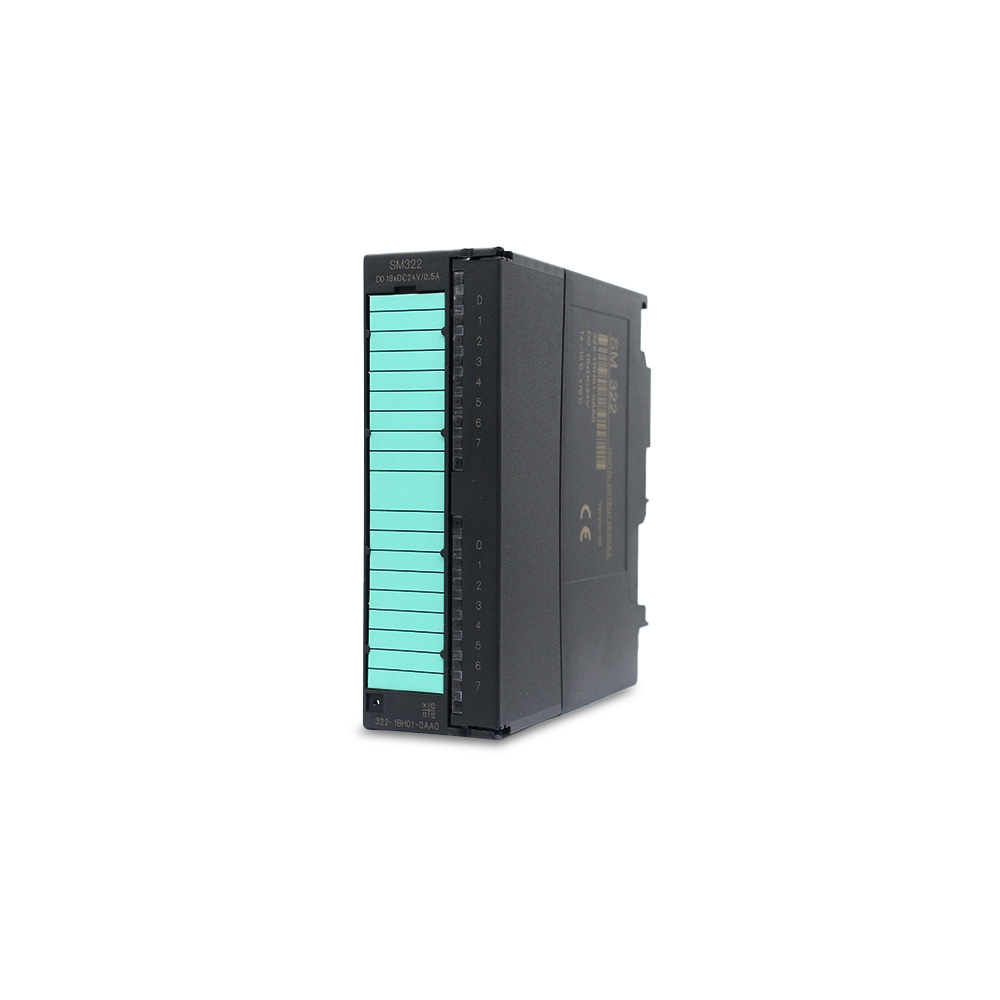

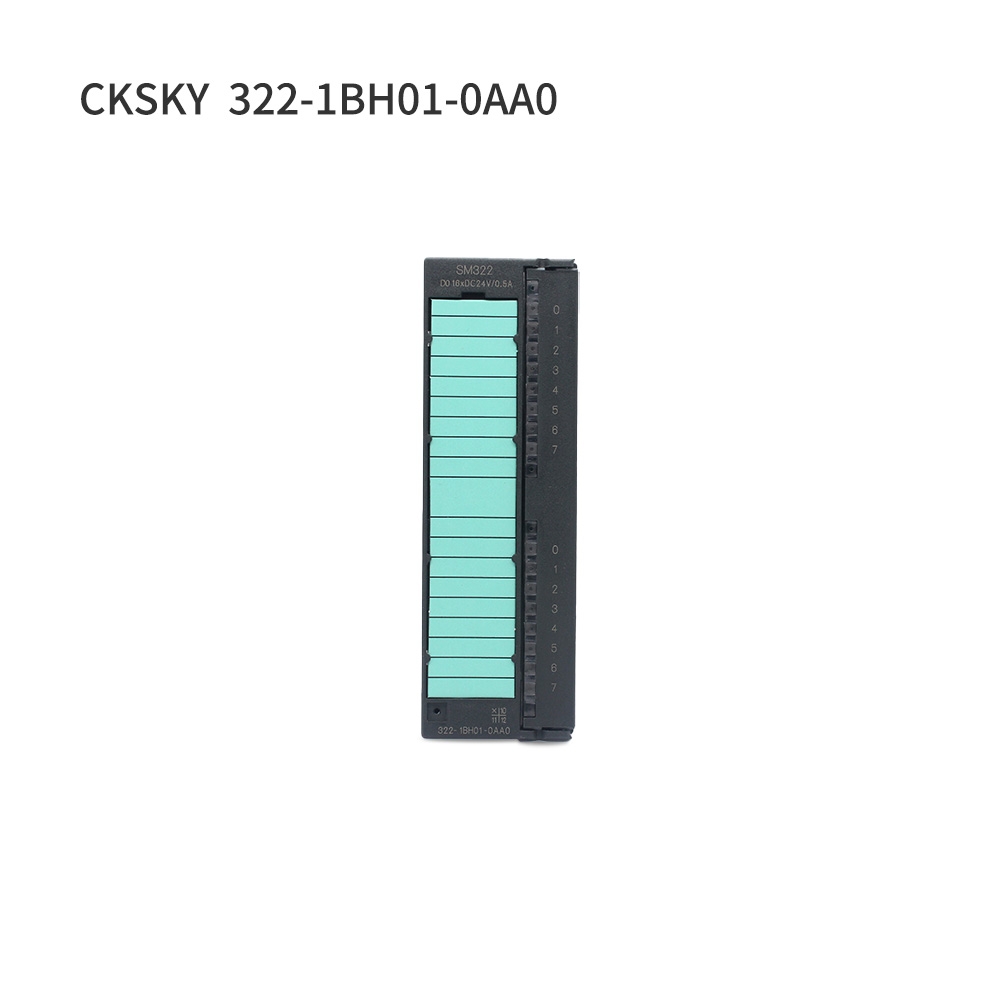

订货号：CKS7 322-1BH01-0AA0
16点数字量输出，24V DC；
抗干扰性能强，性能稳定；
晶体管输出，光耦隔离。
技术参数
电源损耗 | •总线消耗电流 | 80mA |
•总功耗 | 4.9W | |
数字量输出点数 | 16 | |
电缆长度 | 1000m（屏蔽）；600m（非屏蔽） | |
输出短路保护 | 有，电子式 | |
导致电路终端的电压极限 | L+（-53V） | |
最大灯负载 | 5W | |
输出电压：“1” | 最小L+（-0.8V） | |
输出电流：“1” | 0.5A | |
触点机械寿命 | / | |
输出总电流（每组） | 4A | |
光电隔离 | •通道与背板总线之间 | 有，光电耦合 |
•每组通道之间 | 有 | |
开关频率 | •阻性负载，最大 | 100Hz |
•感性负载，最大 | 0.5Hz | |
•灯负载，最大 | 10Hz | |
•机械负载，最大 | / | |
前连接器 | 20针 | |
尺寸（长 X 宽 X 高） | 40×125×120 | |

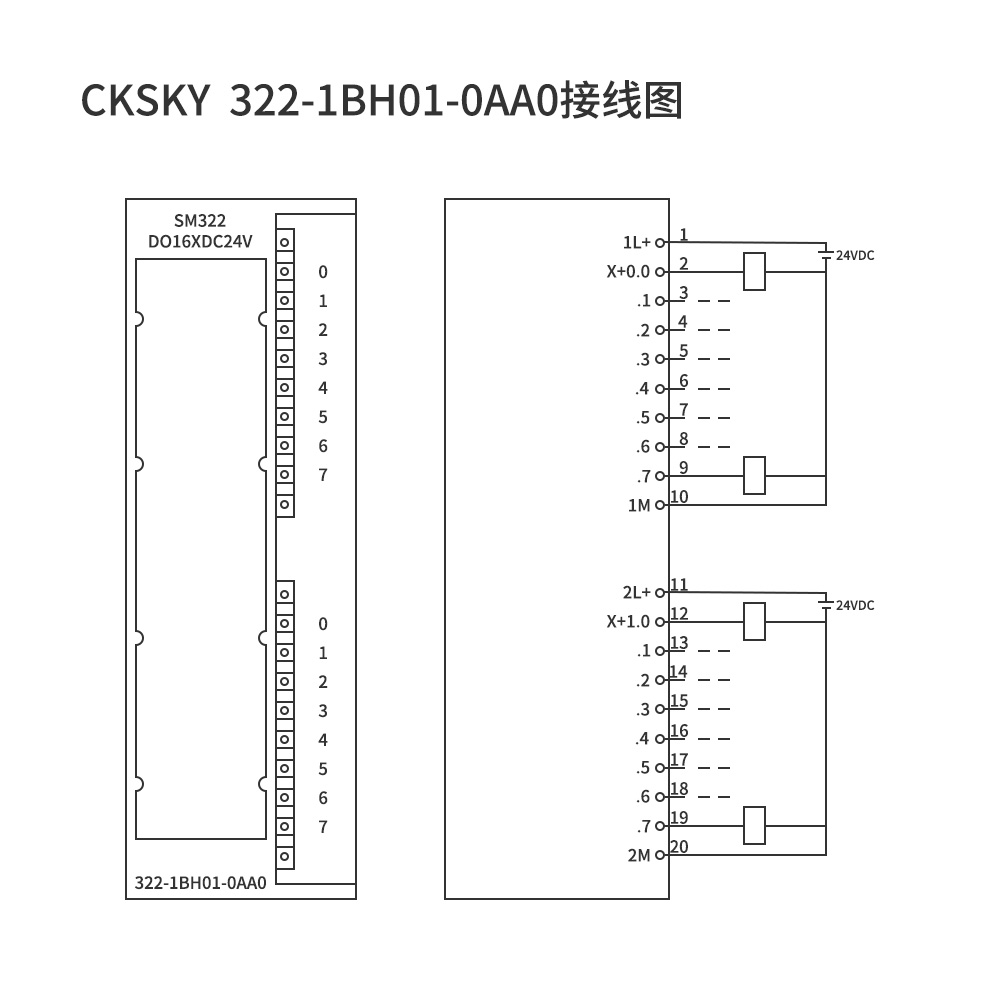

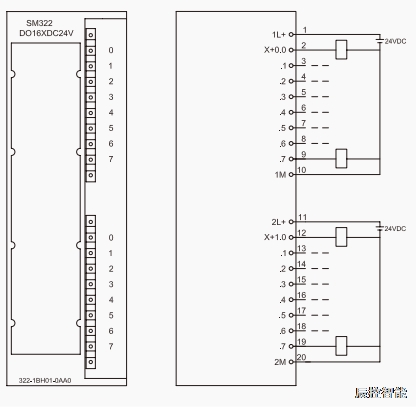

接线图
