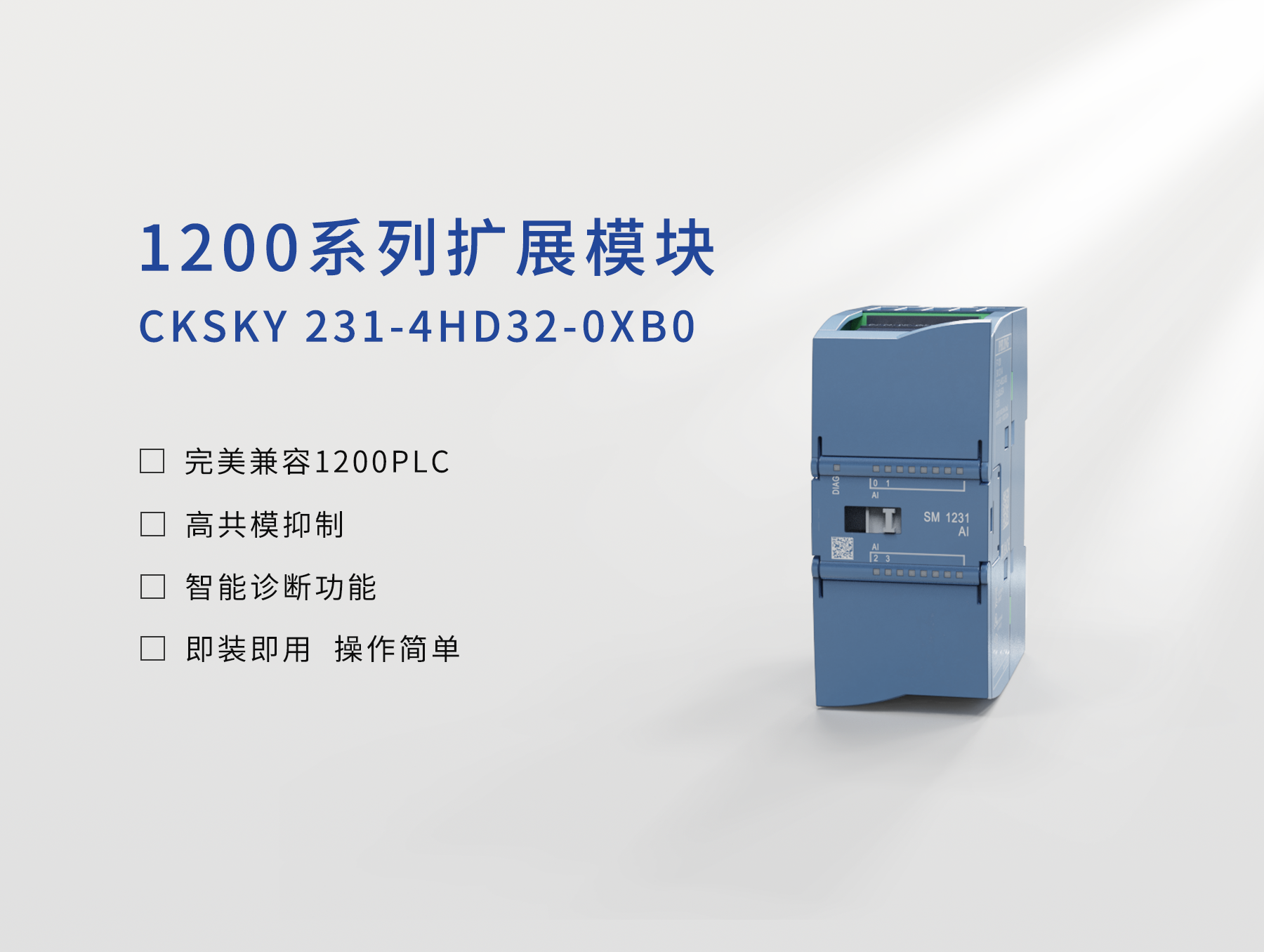

SM1231 模拟量输入模块 4AI13位分辩率
辰控智能 1200 系列 SM1231 模块，兼容博途 Portal 软件直接组态配置；采用增强电气隔离设计，实现背板总线与现场电源、IO 回路完全隔离，大幅提升系统运行稳定性与可靠性；可与 S7-1200 系列 PLC无缝混搭扩展，配套丰富的数字量、模拟量及通讯类模块，充分满足各类工业复杂场景应用需求。
| 参数 | 规格 |
|---|---|
| 额定电压 | 24Vdc |
| 功耗 | 2.5W |
| 总线电流 | 90mA |
| 模拟输入 | — |
| 输入路数 | 4 |
| 类型 | 电压或电流（差动) |
| 范围 | ±10 V、±5V、±2.5V、 0 - 20 mA 或 4 - 20 mA |
| 满量程范围（数据字) | -27648 - 27648，电压； 0-27648，电流 |
| 过冲 / 下冲范围（数据字) | 电压: 32.511 - 27,649/-27,649 - -32,512 电流: 32.511 - 27,649/0 - -4,864 电压：32,767 - 32,512/-32,513 - -32,768 |
| 上溢 / 下溢（数据字) | 电流 0– 20 mA: 32,767 -32,512/-4,865 - -32,768电流 4-20 mA: 32,767 - 32,512 / 值小于 - 4.864 时表示开路 |
| 精度 | 13bit |
| 滤波特性 | 无、弱、中或强 |
| 噪声抑制 | 400、60、50 或 10 Hz |
| 输入阻抗 | ≥ 1Mohm (电压)/ ≥ 250ohm (电流) |
| 诊断功能 | 上溢 / 下溢短路 / 断路告警 |
| 国际安全标准 | CE |
| 工作温度 | -10 ~ 60 °C |
| 存储温度 | -20 ~ +60 °C |
| 工作湿度 | 10~90% RH (无凝露，湿球温度计温度: 39°C 以下) |
| 存储湿度 | 10~90% RH (无凝露，湿球温度计温度: 39°C 以下) |
| 抗振性能 | 符合 IEC/EN61131-2 标准5~9Hz 单振幅：3.5mm9~150Hz 恒定加速度：9.8m/s2X、Y、Z 轴各 10 次 (100 分钟) |
| 抗冲击性能 | 符合 IEC/EN61131-2 标准，147m/s2，X、Y、Z 轴各 3 次 |
| 抗静电性能 | 接触式放电 ±6kV非接触式放电：8kV (符合 IEC/EN61000-4-2，3 级标准) |
| 尺寸 W x H x D (mm) | 45×100x75 |
| 重量 | 180 g |
